光伏系統常見問題—損失的發電量組件側問題組件的安裝傾角或朝向不佳、有陰影遮擋、有灰塵、熱斑效應等都會對發電量有影響。下面舉幾個具體的項目案例來進行講解和分析。有幾戶相鄰的用戶采用同一品牌同一批次的260W的組件，共20塊，總功率5200W，同品牌規格的逆變器1臺。幾戶人家的日發電量相差很大，甚至能達到5度左右。勘察現場發現發電量相差的原因如下：

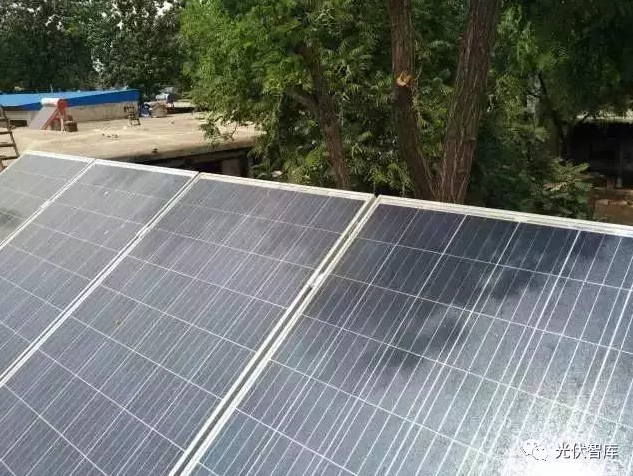

　　1、有陰影遮擋

上圖中組件陰影遮擋圖如上圖所示組件被樹木所遮擋，被遮擋的組件會對光伏組件的輸出功率造成影響。被遮擋的部分越大，功率損失的越大，對發電量的影響越明顯。如果一串聯支路被隱藏的太陽能組件將被當做負載消耗其他被光照的太陽能電池組件所產生的能量，發生“熱斑效應”。所以建議組件安裝在無陰影遮擋、空曠、陽光較好的位置。

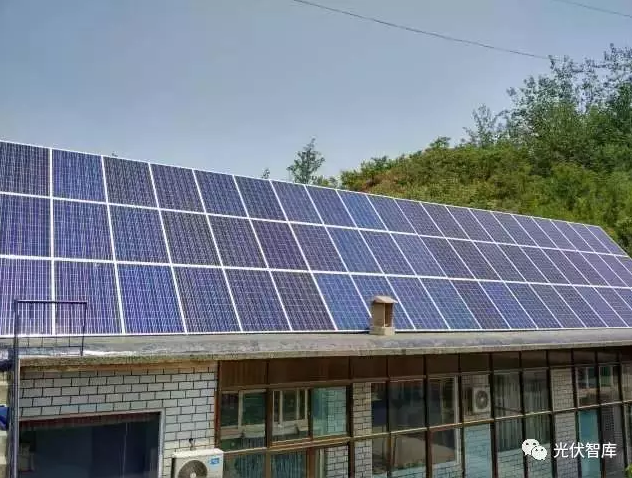

　　2、安裝傾角

如上圖所示,用戶安裝在房頂?shù)慕M件，傾角可達45度，偏大。不同的安裝傾角和方位角會有不同的發電量。當?shù)刈罴训墓夥M件安裝傾角和當?shù)氐牡乩砭暥扔嘘P(guān)。方位角我國一般都會選擇正南方向，這樣會使太陽能電池單位容量的發電量最大。

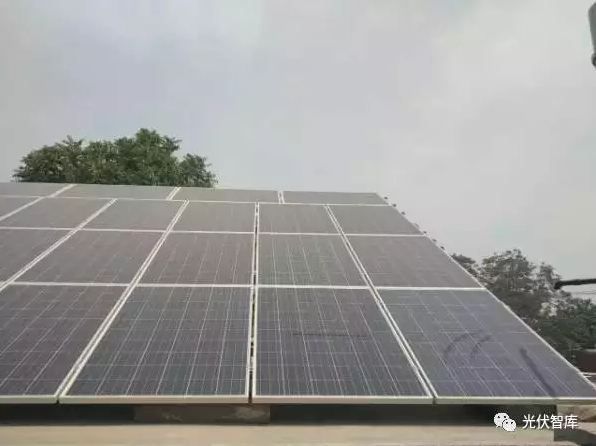

　　3、灰塵損失

如上圖所示：組件被灰層覆蓋，灰塵的覆蓋會顯著的降低太陽電池組件的工作電流，從而降低組件的輸出功率，灰塵對發電量的影響可能達到6%左右，所以組件要經常擦拭。

4、接線問題

逆變器直流側接反

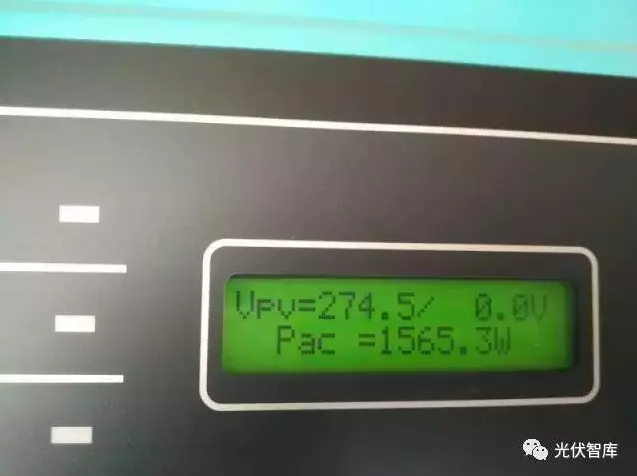

　逆變器功率輸出圖

　　如上圖所示，組件側直流輸入的一路MC4端子接線正確，另一路接線接反了，得到的輸出功率為Pac=1536.3W，當把另一側的接線接正確后，Pac的功率輸出能夠達到3500W，提高了發電量。所以建議客戶，首次安裝發現發電量相差較多時，首先檢查接線是否正確。2路直流輸入接入一個MPPT。

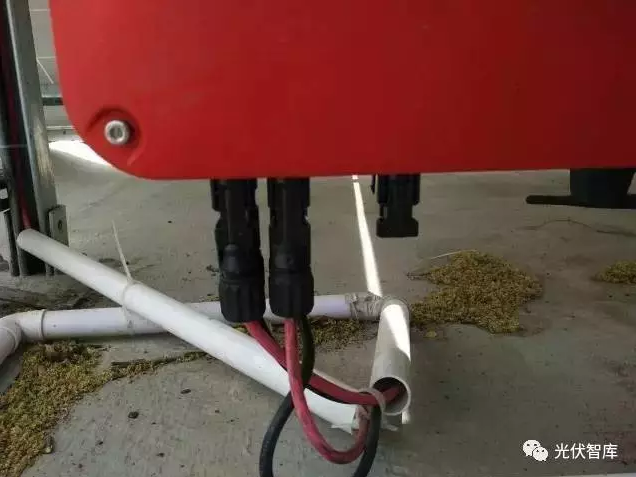

　　逆變器直流側接入圖

　　如上圖所示：GW10K-DT逆變器，其共有兩路MPPT，三路輸入，用戶將2路直流輸入接入到1路MPPT中，當部分組件發生陰影遮擋時，會對整個電站的發電量會有影響，建議2路直流輸入，分別接到2路MPPT中。注接線問題的檢測方法逆變器直流側接反，我們可以在逆變器上直接讀取出來，或查看相關的監控網站來讀取電壓。2路直流輸入接入一路MPPT的檢測方法采取同樣的方式。

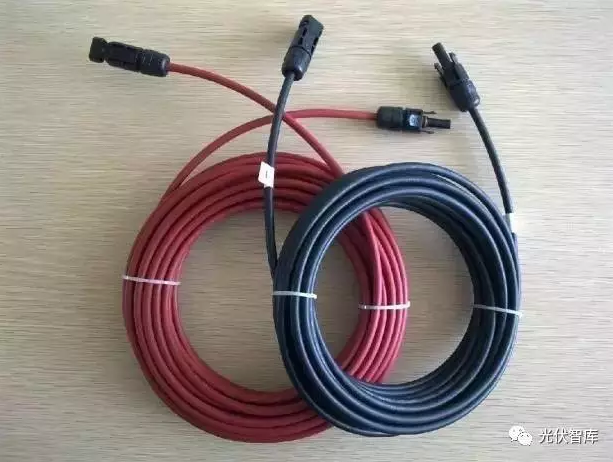

5、線損問題

　　直流線纜線損是不可避免的，但要盡量的減小這種損耗

　　當線損過大時，會導致逆變器輸出端出現過壓降載，逆變器出現報錯，甚至停止工作的情況。線纜線徑的選擇不僅會影響發電量，有時還會出現安全事故。在現場勘察過程中，發現客戶很多沒有使用帶有光伏認證的專用線纜PV1-F且使用的電纜截面積達不到要求。

6、過壓降載問題

由于逆變器至電網并網點之間的線纜過細、過長或者存在纏繞，導致在電網電壓正常的情況下，逆變器發出的電沒有辦法正常輸出，逆變器交流端的電壓過高，逆變器顯示“Vac Failure”。注過壓降載的檢測方法用萬用表分別檢測逆變器輸出電壓和并網點的電壓，如若逆變器的輸出電壓遠大于并網點的電壓，說明線損較大。建議更換電纜或者在得到電網公司許可后，修改逆變器默認的安規電壓范圍。
