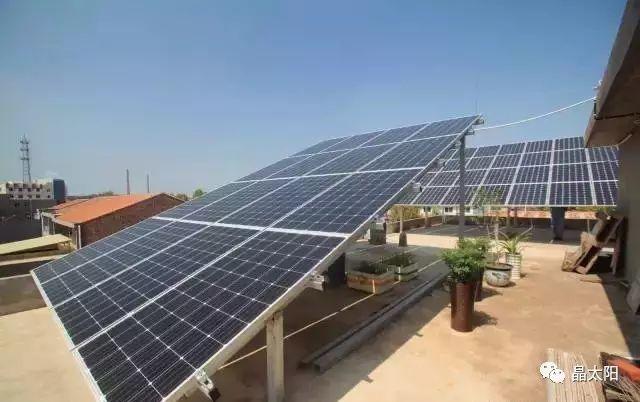

庸置疑，一個高質量的光伏電站能達到25年以上的使用壽命，這也就確保了它在20年合同期內的穩定收入，以及之后的電費節省收益。而保證電站的質量除了安裝規范、組件以及逆變器等正規采購之外，還必須要做好防雷措施，這也是電站設計在一些雷電資源較為豐富地區至關重要的一環。接下來我們就來聊聊光伏電站的防雷設計吧。
雷擊的分類與危害
直擊雷
分布式屋頂光伏系統的太陽能電池板安裝在室外屋頂，所以雷電很可能直接擊中太陽能電池板，造成設備的損壞，從而無法發電，嚴重的會引起火災。

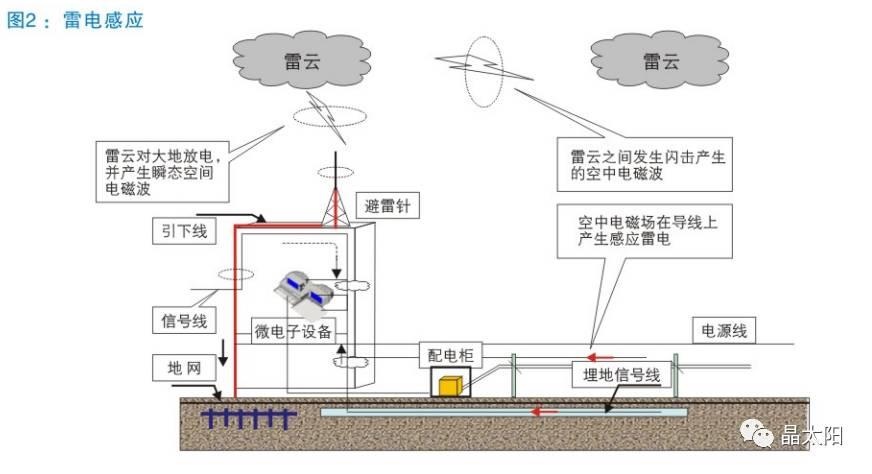

感應雷
雷電閃擊，由于電磁脈沖空間傳播的緣故，會在光伏電站的直流側、交流側電路上產生感應浪涌過電壓，損壞逆變器等電氣設備。

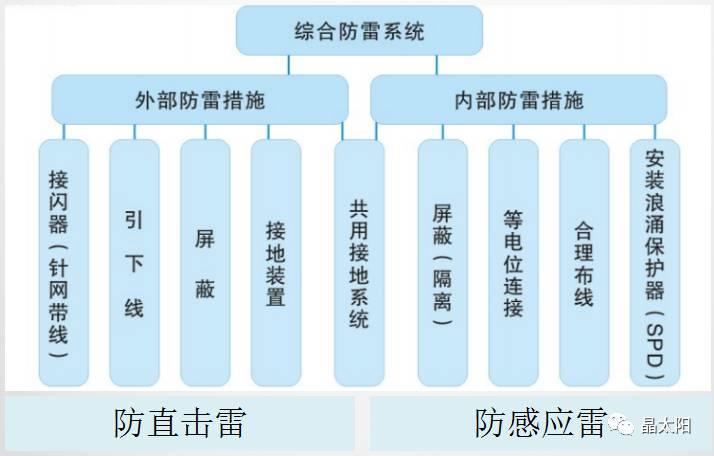

綜合防雷系統
直擊雷防護措施

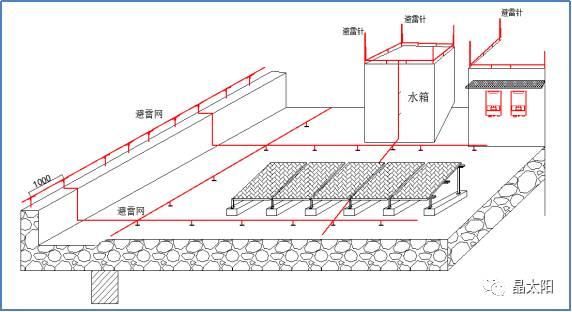

接閃器類型
接閃器原理：利用其高出被保護物的突出地位，把雷電流引向自身，然后通過引下線和接地裝置，把雷電流泄入大地中，這樣使被保護物免受雷擊。實質就是“引雷器”。同時應避免陰影投射到光伏組件上，建議接閃桿安裝在組件陣列的北側;

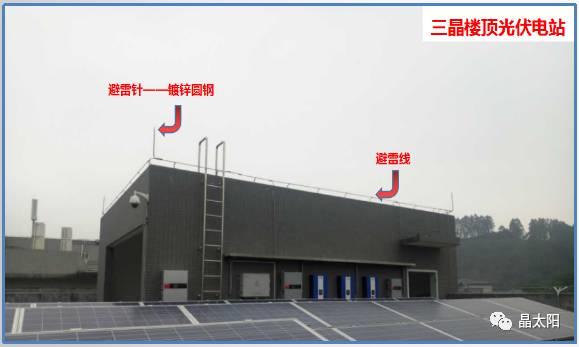

接閃器的類型：有避雷針，避雷線，避雷帶，避雷網等;
?
操作步驟

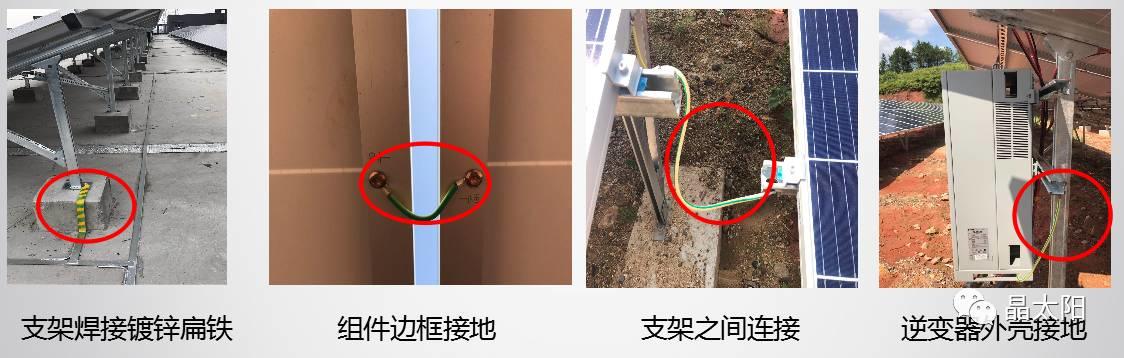

應制作接地線(4/16mm2)接地線、將電池組件的鋁邊框與鍍鋅支架進行連接。一個線耳通過自攻螺絲與鋁邊框的接地孔連接，一個線耳通過鍍鋅支架上的安裝螺栓進行連接;可以克服了鋁邊框表面陽極氧化的絕緣，達到與支架連接的目的。
?
直流電纜布置要合理
雷電被接閃后會在一定范圍內形成強大的磁場，在電路回路中會形成較大的脈沖電壓，損壞電氣設備、特別是逆變器。

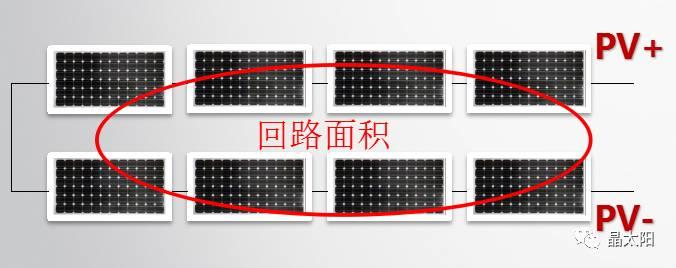

在一定強度的磁場中、感應電動勢的大小跟磁場穿過的面積成正比，因此，回路面積越大，產生的雷電感應電動勢及電流就越大，危害越大。
所以，在布線時，要盡量減小回路面積。

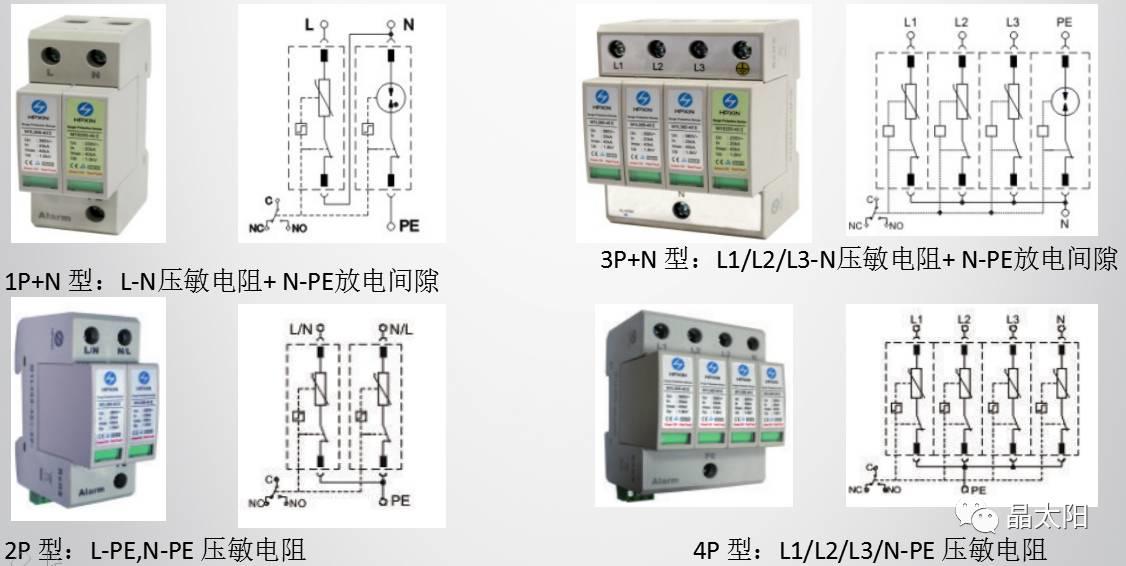

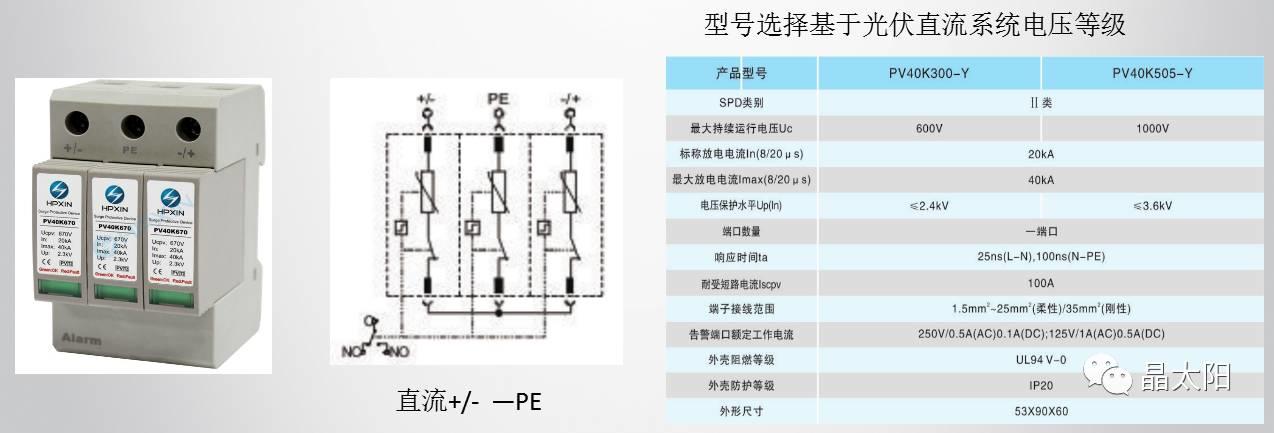

直流側浪涌保護器(Ⅱ級，標稱放電電流 20kA，最大發電電流 40kA)
?交流側浪涌保護器(Ⅱ級，標稱放電電流 20kA，最大發電電流 40kA)

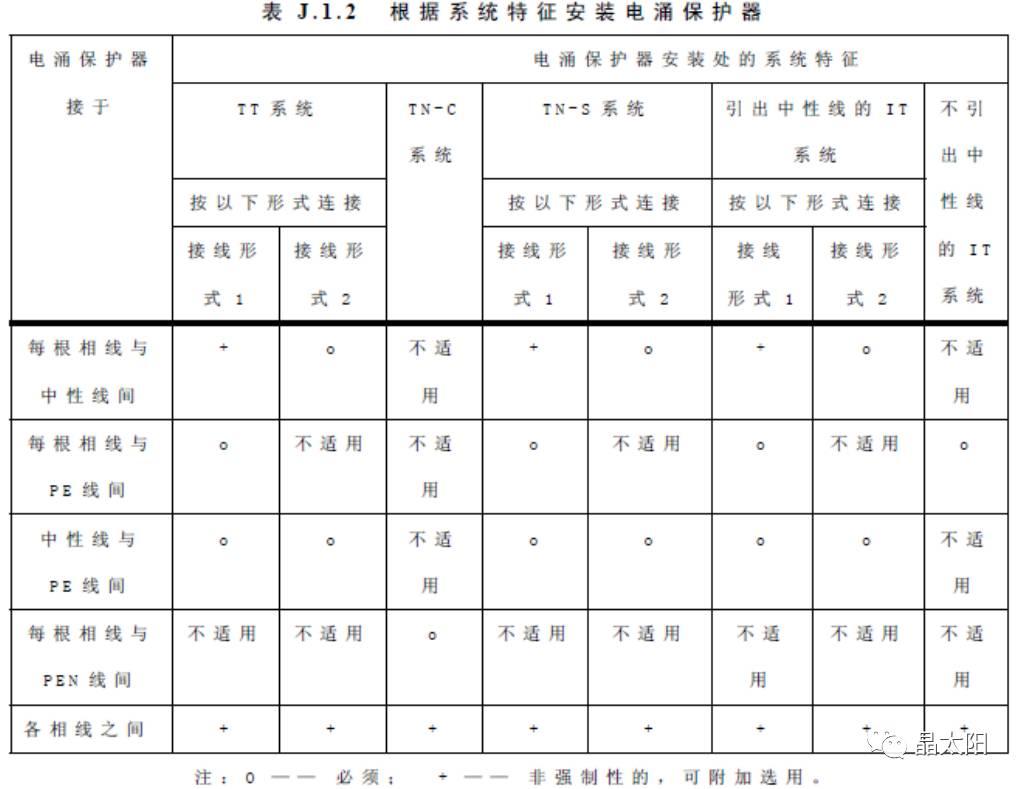

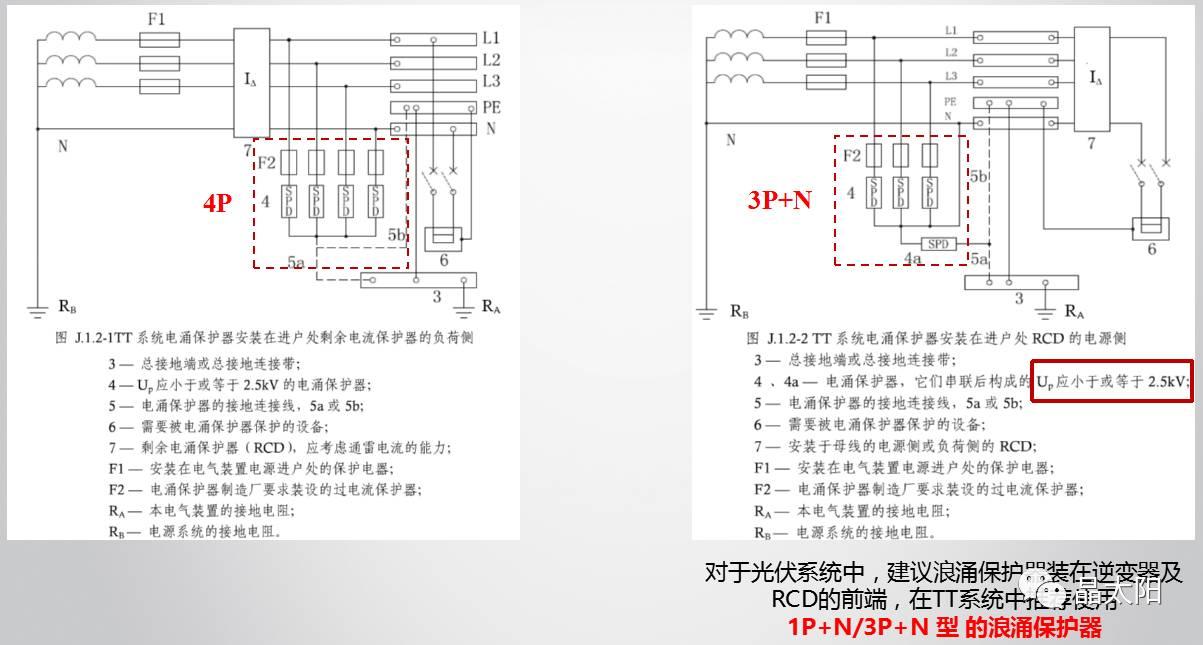

?要根據電網的接地形式選擇相應的防雷器

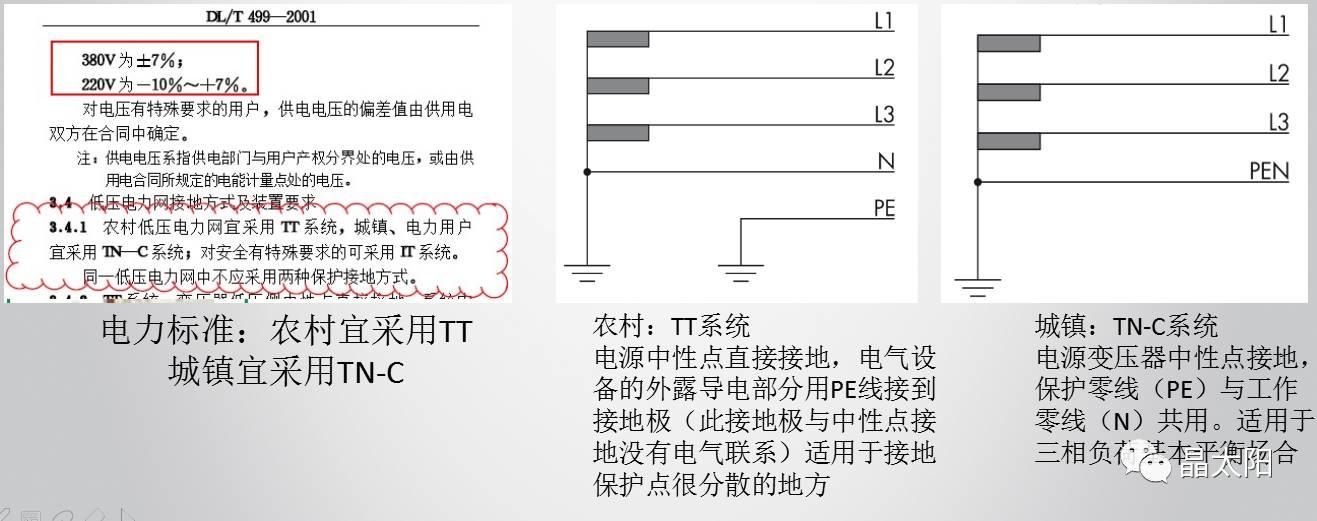

電力行業標準對電網接地系統有相關要求

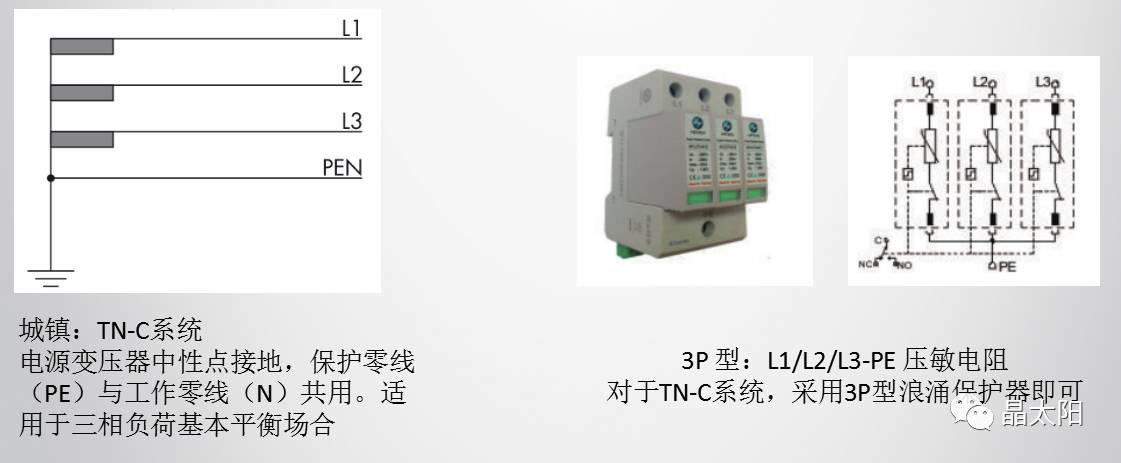

TN-C系統的浪涌保護器選擇

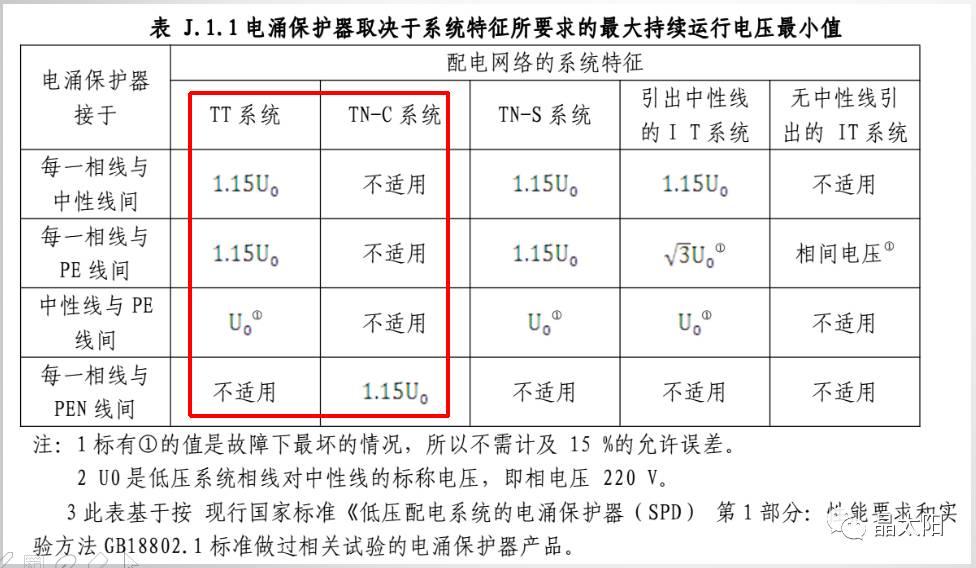

SPD最大持續工作電壓
光伏系統并網電壓高于電網額定電壓220V，因此在實際應用中，選擇SPD的最大持續運行電壓是要高于1.15U0
SPD最大持續工作電壓一般選385VAC(L-N)255VAC(N-PE)
光伏系統交流側SPD選型推薦
