一、前言
如何判斷一個地方是否具備接入條件?首先要對并網點的電氣情況有一個詳細的了解。
首先，要有個電壓等級相配的接入點(變電站)
不同的裝機容量，適合選擇的電壓等級如下。
1)分布式光伏項目
220V： 8kW及以下，縣級電網公司辦理;
380V：8kW~400kW，縣級電網公司辦理;
10kV：400kW~6MW，市級電網公司辦理。
2)集中式光伏電站
35kV：30MW及以下，省級電網公司辦理;
110kV：30MW以上，省級電網公司辦理;
電壓等級越高，升壓站及送出費用越高，因此：接入點電壓等級太高，會浪費項目的接入費用;接入點電壓等級太低，項目根本接不進入。
其次，接入點距離項目不能太遠。沒有具體的距離要求，然而，接入點距離越遠：
送出線路的長度越長，送出費用越高，在初始投資中占比太大;同時，送出線路的長度越長，線損越大。
因此，項目場址附近，要有合適的接入點，否則會影響項目的收益。
最后，接入點要有可接入的容量和間隔。附近恰好有電壓等級合適的接入點，然而，這個接入點的變壓器容量是多少?是否還有剩余的間隔和容量可以讓光伏項目接入?
如果接入升壓變電站，只要有足夠的剩余容量，對光伏的容量限制不大;
如果接入配電變壓器，還要考慮，光伏電站的容量一般要低于變壓器峰值負荷的30%。
在項目的不同階段，規劃、可研、設計，由于我們的目的不同，需要收集的電氣方面的資料都是不一樣的。簡單介紹一下現場考察時，需要收集的電氣相關資料。
二、地面光伏電站各階段需要收集的電氣資料
1規劃階段1)規劃光伏電站所在地區電網地理接線圖，各級開關站、變電站的分布圖，電力系統現狀及發展規劃。
2)規劃光伏電站所在地區近5年用電量及未來用電量的預測。
2可行性研究階段1)目前光伏電場附近電網地理接線圖，包括：各饋線截面積、型號、各變電站容量等。
2)光伏電場接入系統的變電站名稱和電氣距離及接入變電站的詳細情況，如：接入的電壓等級、變電站現有容量能否容納光伏電場容量等。
3)光伏電場即將接入的系統側的基礎數據情況，系統側的正序阻抗、零序電抗、基準容量和短路容量。
4)項目所在地的污穢等級。
5)電網公司出示當?shù)叵到y(tǒng)的繼電保護的現狀，保護水平及現有安全自動裝置情況，系統對光伏電場各部分電氣繼電保護的要求。
6)當?shù)叵到y(tǒng)的調度關系，光伏電場的調度關系。當?shù)卣{(diào)度自動化的狀況，遠動信息的內容，遠動的設備及通道。對光伏電場調度自動化的要求，遠動的要求及通道的要求。
3施工圖設計階段光伏電站接入系統報告。
三、分布式光伏項目各階段需要收集的電氣資料
1規劃階段
1)規劃光伏
2)規劃項目所在地區的網架結構現狀：規劃項目范圍內的電網結構與電源情況(如有)，各電壓等級的配電變電站數量、總變電容量及配電饋線長度等具體指標。
3)項目所在地區社會經濟發展規劃與已經完成的電力發展規劃，不同水平年的負荷預測和網架規劃。

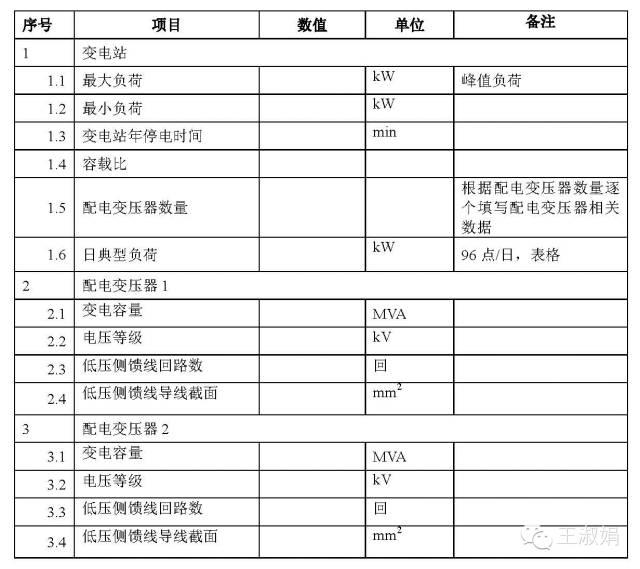

4)示范區電力負荷現狀：項目計劃計入的配電服務范圍內所有配電變電站的電壓等級、最大用電負荷、最小用電負荷及典型日負荷曲線。如下表：
2可行性研究階段
1)當?shù)仉娋W(wǎng)情況(電力網、通訊網);
2)廠區所有建筑的布局圖。
3)項目所在廠區現有的電力配電結構圖;
4)可接入配電間的位置，配電間的情況(簡介、是否有備用開關);
5)變電器的電壓等級、容量;
6)原建筑防雷布局及防火要求;
7)光伏場站備用電源的接入點電壓等級、距離;
8)現有負荷的用電量(最好有負荷曲線)。
3施工圖設計階段光伏電站接入系統報告。
