第一步：支架安裝
一、混凝土屋面組件支架
一）施工準備
a、施工范圍
根據設計圖紙確定施工范圍，項目經理及施工人員到現場進行施工范圍確認。
b、技術準備
①項目部技術負責人會同設計部門核對施工圖紙，并對施工作業人員進行安裝施工技術交底。項目部要熟悉、會審圖紙，充分了解設計文件和施工圖紙的主要設計意圖，明確工程所采用的設備和材料，明確圖紙所提出的施工要求，以便及早采取措施，確保施工順利進行。
②施工項目部應熟悉與工程有關的其他技術資料，如施工合同，施工及驗收規范、技術規范、質量檢驗評定等強制性文件條文。
③項目經理編制施工組織設計并針對有特殊要求的分項工程編制專項施工方案。根據光伏工程設計文件和施工圖紙的要求，結合施工現場的客觀條件、設備器材的供應和施工人員數量等情況，安排施工進度計劃和編制施工組織劃，做到合理有序的進行安裝施工。安裝施工計劃必須詳細、具體、嚴密和有序，便于監督實施和科學管理。
c、材料及主要工具
根據公司目前混凝土屋面施工的光伏工程，支架結構涉及到的主要材料有：角鋼支架，連接型材，C型鋼橫梁、配套螺栓組、混凝土壓塊及相關附件等。
根據光伏工程施工特點總結支架安裝主要工具如下：
①切割機。用于：角鋼、槽鋼、圓鋼、鋼管、C型鋼等現場下料切割；
②電鉆。用于鋼材現場開孔及機制釘配孔作業。
③電焊機。用于現場光伏支架的焊接。
④各種型號的扳手。用于各種螺栓、螺釘?shù)陌惭b作業。
⑤測量放線工具。根據施工隊伍情況自定，用于現場測量、排尺及自檢等。
d、作業條件
①在環境溫度低于 0℃條件下進行電弧焊時，除遵守常溫焊接的有關規定外，應調整焊接工藝參數，使焊縫和熱影響區緩慢冷卻。風力超過 ?4級，應采取擋風措施；焊后未冷卻的接頭，應避免碰到冰雪。
②嚴禁在未有施工保護措施的高處作業。
③施工人員嚴禁酒后進入施工現場。
④施工人員進入施工現場嚴禁穿拖鞋、涼鞋、高跟鞋。

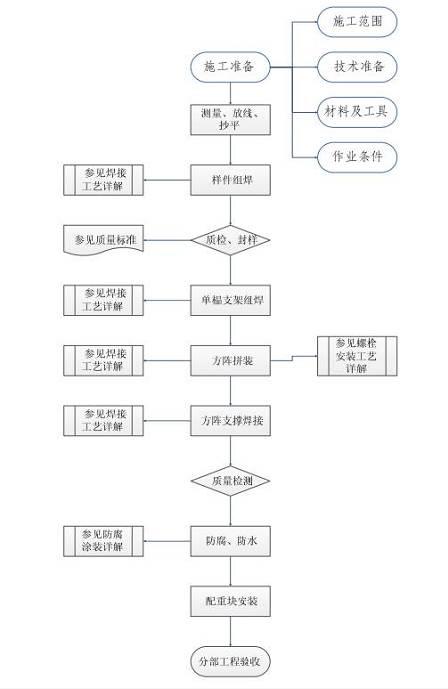

二）工藝流程圖
三）測量、放線
a、平面控制測量
根據施工設計圖紙及設計要求將光伏組件支架平面布置尺寸測放到屋面相應位置。為施工提供測量放線標志，亦可作為按圖施工的標志。
根據施工圖紙確認建筑物朝向及屋面障礙物的位置是否正確，若不正確，第一時間與技術部協調，確認。
b、高程控制測量
利用水準儀，選定屋面支架平面中最高點為基準，測定屋面施工范圍內的起伏高差，做好標記，便于支架安裝時調平零件的統計、制作及后續工作的施工。
四）樣件組焊：
支架批量安裝前要做好樣件的試焊接，待質檢及設計確認合格、封樣后方可批量焊接支架。
五）支架和方陣拼裝
a、根據設計圖紙及現場測量結果定位第一組支架安裝起始位置。
b、按施工圖紙和相關技術要求，焊接底橫梁和左右榀支架。
c、按照設計圖紙尺寸確定主橫梁位置，用螺栓固定主橫梁，完成獨立標準支架的組裝作業。特殊位置支架（帶斜支撐支架、帶箱柜支架）的焊接。如圖所示：
d、獨立支架焊接組裝完成后，首先將獨立支架擺放到第一步確定的位置，墊橡膠墊片，禁止鋼結構支架與屋面防水層直接剛性接觸。再按照圖紙尺寸依次安裝支架，左右連接螺栓固定。完成單排支架安裝作業。
e、在第四步的基礎上，按照設計圖紙確定第二排安裝位置。進行第二排支架的安裝作業。兩排之間用構件螺栓連接牢固。按 d、e順序依次安裝完成樣板方陣安裝作業。
f、樣板支架方陣安裝完畢后放置配重混凝土壓塊，配重壓塊按照設計圖紙位置及方式放置。如圖所示：
g、按照設計圖紙進行屋面組件支架的整體安全固定及組件避雷連接。
以上步驟完成之后，對屋面防水破壞處進行修補施工，支架焊接及支架構件切割處進行防腐處理。完成支架樣板方陣全部安裝作業。
樣板方陣合格后，按照上述步驟依次完成單體建筑屋面支架安裝工程。
六）質量控制點
支架組裝尺寸
支架焊接質量
方陣安裝位置
螺栓連接質量
與屋面柔性接觸安裝質量
防水、防腐處理
二、彩鋼屋面骨架安裝
一）施工準備
a、施工范圍
根據設計圖紙確定施工范圍，項目經理及施工人員到現場進行施工范圍確認。
b、技術準備
①項目部技術負責人會同設計部門核對施工圖紙，并對施工作業人員進行安裝施工技術交底。項目部要熟悉、會審圖紙，充分了解設計文件和施工圖紙的主要設計意圖，明確工程所采用的設備和材料，明確圖紙所提出的施工要求，以便及早采取措施，確保施工順利進行。
②施工項目部應熟悉與工程有關的其他技術資料，如施工合同，施工及驗收規范、技術規范、質量檢驗評定等強制性文件條文。
③項目經理編制施工組織設計并針對有特殊要求的分項工程編制專項施工方案。根據光伏工程設計文件和施工圖紙的要求，結合施工現場的客觀條件、設備器材的供應和施工人員數量等情況，安排施工進度計劃和編制施工組織計劃，做到合理有序的進行安裝施工。安裝施工計劃必須詳細、具體、嚴密和有序，便于監督實施和科學管理。
c、材料及主要工具
根據公司目前彩鋼房屋面光伏工程，屋面組件龍骨結構涉及到的主要材料有：C型鋼、彩鋼卡具、螺栓組。
主要工具有：
①電鉆：現場開孔、擴孔；
②各種型號的扳手：擰各種螺栓
d、作業條件
①嚴禁在未有施工保護措施的高處作業。
②工人員嚴禁酒后進入施工現場。
③施工人員進入施工現場嚴禁穿拖鞋、涼鞋、高跟鞋。

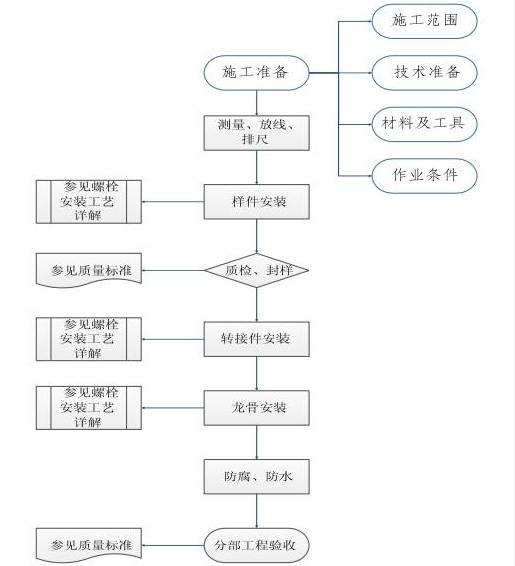

二）工藝流程圖
三）彩鋼房屋面龍骨安裝具體步驟：
a、準備工作，把螺釘平行擰到卡具上備用。
b、測量放線、排尺，根據設計圖紙中彩鋼板鎖邊和采光帶的位置關系以及龍骨卡具的位置尺寸定位第一個方陣中第一排的卡具位置和第二個方陣中第一排卡具的位置。依次排尺，確定屋面各排方陣龍骨卡具安裝位置。
c、安裝固定卡具
d、按照設計圖紙安裝組件龍骨。
e、按照以上步驟操作，完成龍骨方陣的安裝。
注:屋面龍骨安裝施工中按照設計要求做好樣件及樣板方陣的安裝。報檢。待質檢及設計確認合格后方可批量安裝安裝。
四）防水修補
①對破壞原有彩鋼屋面，機制釘連接處進行防水修補處理。
②對施工中造成原有屋面防水層失效部位進行防水修補。
五）質量控制點
屋面施工安全保護措施
龍骨卡具安裝質量
龍骨安裝質量
屋面防水修補質量
第二步：組件安裝
一）施工準備
a、施工范圍
根據設計圖紙確定施工范圍，項目經理及施工人員到現場進行施工范圍確認。
b、技術準備
①組件支架安裝工程驗收合格，組件外觀及部件完好無損并很據組件的實際電壓、電流參數進行分類。
②項目部技術負責人會同設計部門核對施工圖紙，并對施工作業人員進行安裝施工技術交底。項目部要熟悉、會審圖紙，充分了解設計文件和施工圖紙的主要設計意圖，明確工程所采用的設備和材料，明確圖紙所提出的施工要求，以便及早采取措施，確保施工順利進行。
③施工項目部應熟悉與工程有關的其他技術資料，如施工合同，施工及驗收規范、技術規范、質量檢驗評定等強制性文件條文。
④項目經理編制施工組織設計并針對有特殊要求的分項工程編制專項施工方案。根據光伏工程設計文件和施工圖紙的要求，結合施工現場的客觀條件、設備器材的供應和施工人員數量等情況，安排施工進度計劃和編制施工組織計劃，做到合理有序的進行安裝施工。安裝施工計劃必須詳細、具體、嚴密和有序，便于監督實施和科學管理。
c、材料及主要工具
根據公司目前光伏工程，組件安裝時主要材料有：多晶硅組件，螺栓組，鋁型材壓塊，等電位連接材料等
主要工具有：相應規格扳手、電氣性能測試設備（萬用表等）
d、作業條件
①現場風力達到四級或四級以上時，禁止組件安裝作業。
②嚴禁在未有施工保護措施的高處作業。
③施工人員嚴禁酒后進入施工現場。
④施工人員進入施工現場嚴禁穿拖鞋、涼鞋、高跟鞋。
⑤嚴禁在雨中進行組件的連線作業。
二）工藝流程圖
一、混凝土屋面組件安裝
根據設計圖紙的尺寸和技術要求，安裝光伏組件。
a、根據圖紙尺寸，首先定位好第一行第一個支架上的組件位置，并根據施工圖紙進行組件的安裝固定。
b、按照順序安裝固定支架上的 4片組件。調整組件高度、角度及間距，擰緊螺栓，完成組件固定。依次重復操作，完成整個方陣的組件安裝。如圖：
c、組串連接。根據電氣施工圖紙，進行組件的電氣連接。
組件安裝完成后，需要做防雷處理，因此組件與組件之間需要等電位連接，如圖：
第四步、按照設計接線圖紙，組串并同時檢查電池板串開路電壓是否正確，連接無誤后在進行下一組串的接線，如圖：
按照以上步驟操作，完成混凝土屋面組件安裝。
二、?混凝土屋面組件安裝
安裝過程中必須輕拿輕放以免破壞組件，具體安裝步驟如下：
第一步、根據圖紙尺寸和技術要求，確定好第一個方陣中的第一塊組件的位置，放置好組件，如圖：
第二步、用側壓塊和 T型螺栓固定，如圖：
第三步、如圖擺放第二塊組件，同時按照接線圖紙將兩組件組串接線，之后兩組件夾緊中壓塊，用螺栓擰緊：
第四步、按照設計圖紙接線順序安裝組件，重復以上步驟，完成組串和組件的安裝。每串電池板連接完畢后，應檢查電池板串開路電壓是否正確，連接無誤后在進行下一組串的安裝和接線，重復以上工作，完成組件的安裝。
