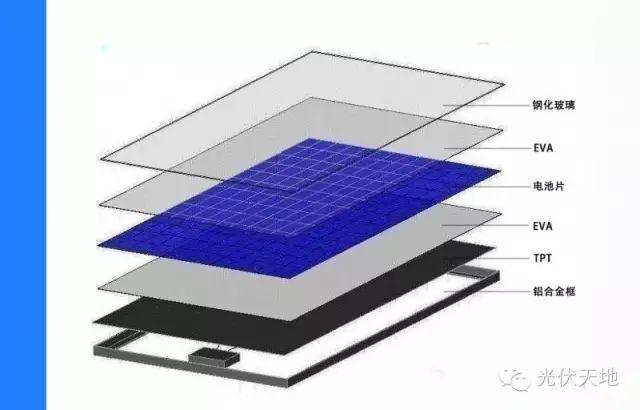

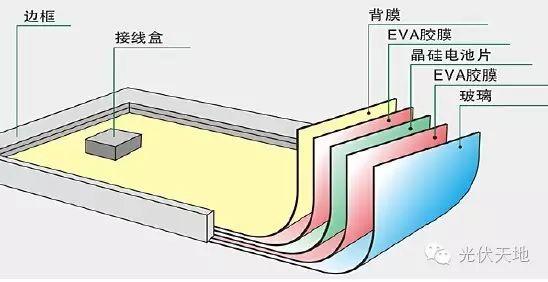

鋼化玻璃，厚度3.2mm±0.3mm;鋼化性能符合國標：GB9963-88，或者封裝后的組件抗沖擊性能達到國標 GB9535-88 地面用硅太陽電池組件環(huán)境實驗方法中規(guī)定的性能指標;一般情況下，透光率應高于90%;玻璃要清潔無水汽、不得裸手接觸玻璃兩表面。
采用低鐵鋼化絨面玻璃(又稱為白玻璃)， 厚度3.2mm,在太陽電池光譜響應的波長范圍內(320-1100nm)透光率達91%以上，對于大于1200 nm的紅外光有較高的反射率。此玻璃同時能耐太陽紫外光線的輻射，透光率不下降。
用作光伏組件封裝材料的鋼化玻璃，對以下幾點性能有較高的要求
a). 抗機械沖擊強度
b). 表面透光性
c). 彎曲度
d). 外觀
鋼化玻璃是平板玻璃的二次加工產品，鋼化玻璃的加工可分為物理鋼化法和化學鋼化法。物理鋼化玻璃又稱為淬火鋼化玻璃(將金屬工件加熱到某一適當溫度并保持一段時間，隨即浸入淬冷介質中快速冷卻)。這種玻璃處于內部受拉，外部受壓的應力狀態(tài)，一旦局部發(fā)生破損，便會發(fā)生應力釋放，玻璃被破碎成無數小塊，這些小的碎片沒有尖銳棱角，不易傷人。化學鋼化玻璃是通過改變玻璃表面的化學組成來提高玻璃的強度，一般是應用離子交換法進行鋼化。其效果類似于物理鋼化玻璃。
鋼化玻璃強度比普通玻璃提高數倍，抗彎強度是普通玻璃的3-5倍，抗沖擊強度是普通玻璃5-10倍，提高強度的同時亦提高了安全性。鋼化玻璃承載能力大，改善了易碎性質，即使鋼化玻璃破壞也呈無銳角的小碎片，極大地降低了對人體的傷害。鋼化玻璃的耐急冷急熱性比普通玻璃提高2-3倍，對防止熱炸裂有明顯的效果。鋼化玻璃具有良好的熱穩(wěn)定性，能承受的溫差是普通玻璃的3倍，可承受200℃的溫差變化。但鋼化后的玻璃不能再進行切割或加工，只能在鋼化前就對玻璃進行加工至需要形狀，再進行鋼化處理。鋼化玻璃強度雖然比普通玻璃強，但是鋼化玻璃在溫差變化大時有自爆(自己破裂)的可能性，而普通玻璃不存在自爆的可能性(鋼化玻璃在無直接機械外力作用下發(fā)生的自動性炸裂叫做鋼化玻璃的自爆)。
