光伏電站安裝利好環保，前提是設備質量及安裝工藝規范，其中，接地是十分重要的一個步驟，接地不當會因設備對地絕緣阻抗過低或漏電流過大而報錯，影響發電量，甚至危害人身安全。那么，光伏采用什么接地呢？

一、組件側接地

1.組件邊框接地

很多人認為組件與支架均為金屬體，直接接觸導通，只要做了支架的接地處理就不用再做組件的了。實際上組件鋁邊框與鍍鋅支架或鋁合金支架都做了鍍層處理，滿足不了接地要求。而且組件存在著老化問題，可能產生漏電流過大或者對地絕緣阻抗過低問題，如果邊框不接地，幾年之后，逆變器很可能報相應的故障導致系統不能正常發電。

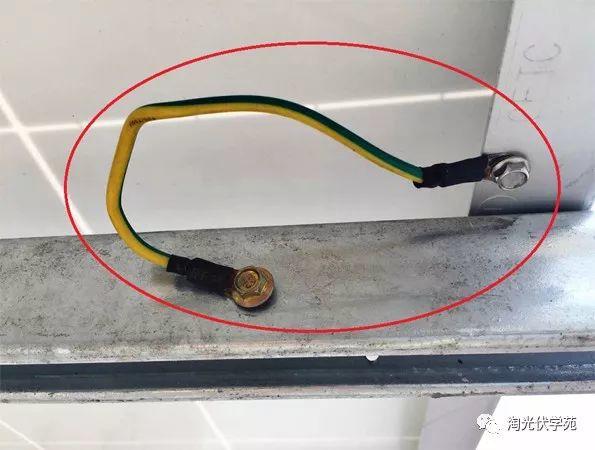

組件與組件之間的連接

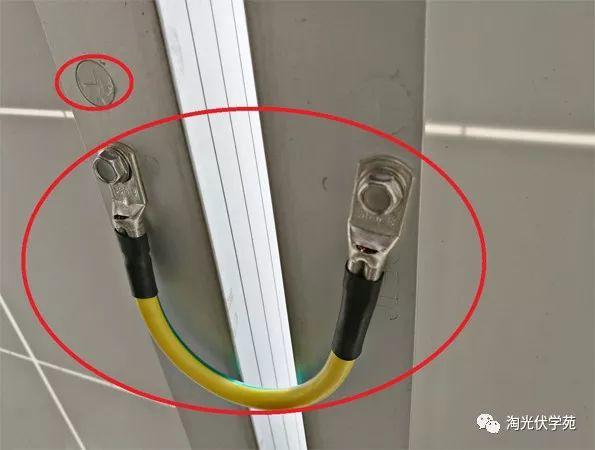

組件與支架之間的連接

光伏組件防雷接地

2.組件支架接地

光伏組件的防雷接地電阻要求應小于10Ω，逆變器和配電箱接地電阻應小于4Ω。對于達不到接地電阻要求的，通常采用添加降阻劑或選擇土壤率較低的地方埋入。

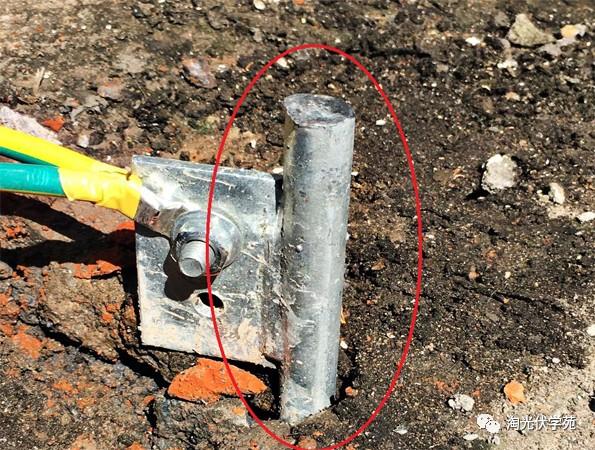

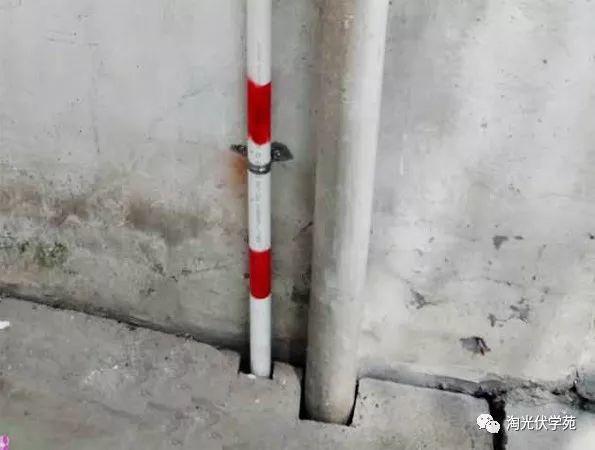

組件及支架防雷接地圓鋼

1.工作接地

一般工作接地(PE端)接到配電箱里的PE排上，再通過配電箱做接地。

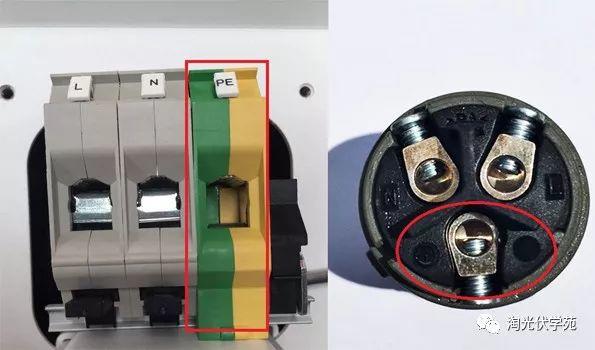

逆變器PE端

2.保護接地

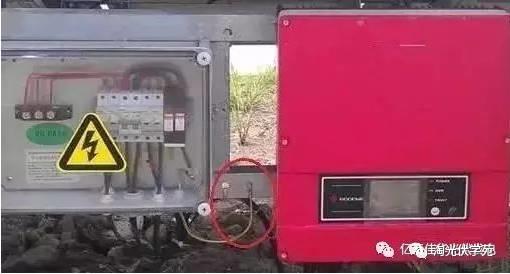

逆變器機身的右側有一個接地孔是做重復接地，保護逆變器和操作人員的安全。

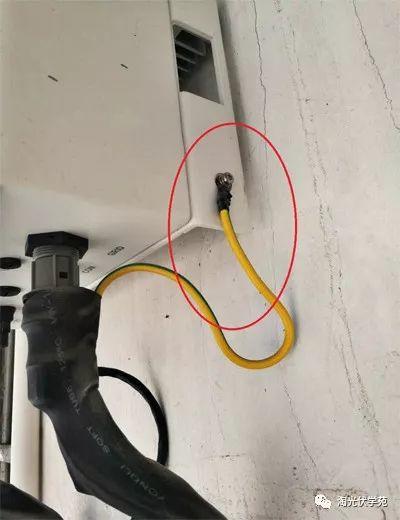

逆變器接地展示圖

01、防雷接地

交流側防雷保護一般由熔斷器或斷路器和防雷浪涌保護器構成，主要對感應雷電或直接雷或其他瞬時過壓的電涌進行保護，SPD的下端接到配電箱的接地排上，如下圖所示。

02、箱體接地

根據《建筑電氣工程施工質量驗收規范》6.1.1柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地(PE)或接零(PEN)可靠;裝有電器的可開啟門，門和框架的接地端子間應用裸編織銅線連接，且有標識。

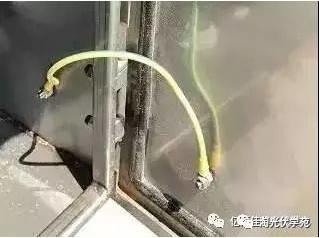

配電箱的柜門與柜體要做跨接線，保證可靠接地，如下圖所示↓↓↓↓↓

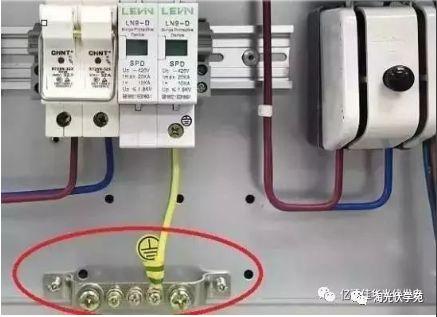

配電箱內設備所有的接地線均要與PE排連接，再由PE排引出，如下圖所示↓↓↓↓↓

提醒大家以后在安裝的時候要在組件側、逆變器側以及配電箱側做好防雷接地工作，希望在以后的安裝過程中以上能幫到大家！
