隨著國家對家庭分布式光伏的大力扶持，分布式裝機量在2020年預計達到60GW，將超過集中式光伏電站。因此，越來越多的普通大眾開始接觸光伏。但是很多人對光伏以及電工方面卻缺乏一些專業的知識，所以，今天光伏到家就給大家詳細介紹下，光伏并網時電度表的正確連接方式。

目前光伏并網的電表分為三相電表和單相電表兩種，當光伏電站的逆變器容量在5Kw及以下時，逆變器與電表連接，選用單相電表就可以了。首先，我們先帶大家認識下，三相電和單相電的基本原理以及他們的區別是什么吧。

什么是三相電，什么是單相電？

• 三相電

能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；

以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路，也叫三相電。

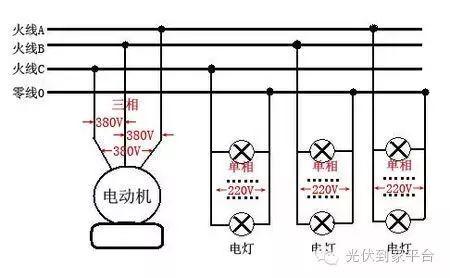

中國的電力系統是三相四線制！三條相線一條零線，U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V；相線與零線之間稱為相電壓，電壓是220V。如果每相之間的負荷不平衡,就會造成零點電壓偏移,也就是說有的相對零線的電壓高于220伏,有的又低于220伏。發電機輸出和高壓電輸送都是三相電。

• 家庭用電

都是用220伏的，是任意一條相線（U、V、W三根線中的一根，俗稱火線）和零線的組合。因為只用一相，所以是單相電。
不管家用電器是兩個腳，或三只腳都是單相電。

家庭插座二個孔的分別是：一個火線，一個零線。一般全塑料的家用電器是用兩只腳的插頭。

家庭插座三個孔的分別是：一個火線，一個零線，一個地線。有金屬外殼的家用電器是用三只腳的插頭。

• 單相電與三相電的聯系

在電工學中，只有單相電和三相電，即使是特殊需要用兩根火線（相線）380V電壓，也只能稱為單相380V。

單相電是三相電的一部分，一路三相電（三相四線）可以分為三路單相電，公房大多數為6層，或許與三相電有關，每一相電供兩層樓面，這樣可以使三相電負荷平衡，三相電可以充分利用。

雙向（單相）電表如何安裝？

在了解了三相電和單相電后，大家對家庭用電也有了基本的認識。下面針對大部分家庭用戶安裝的小型電站，一般在5KW以下，由于逆變器是單相輸出，因此，并網時電表需要安裝雙向電表（單相）。

電表外形

雙向電表到底長啥樣？

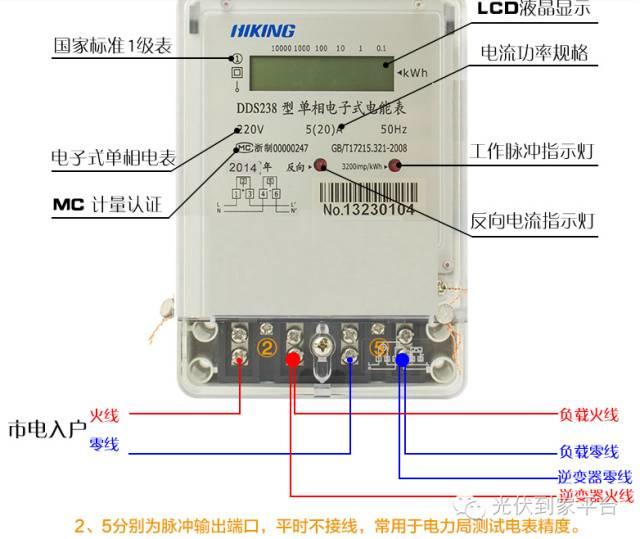

市面上常用的雙向電表如下圖所示，有6個接線端子，1,3為進線，4,6為出線，2,5為脈沖輸出端口，一般不接線，用于電力局測試電表精度。

電表安裝

雙向電表和用戶電表如何安裝

通過上方的雙向電表結構圖，可以很清楚的看到，市電的火線接雙向端子1，零線接雙向電表的端子4，雙向電表的出線端子接單向電表端子1，出線6接端子3，負載端接單向電表2,4端子。要實現自發自用、余電上網，要在用戶側加入一個用戶家庭電表，用于計量光伏電站的發電總量，具體接線方式參考下方示意圖。

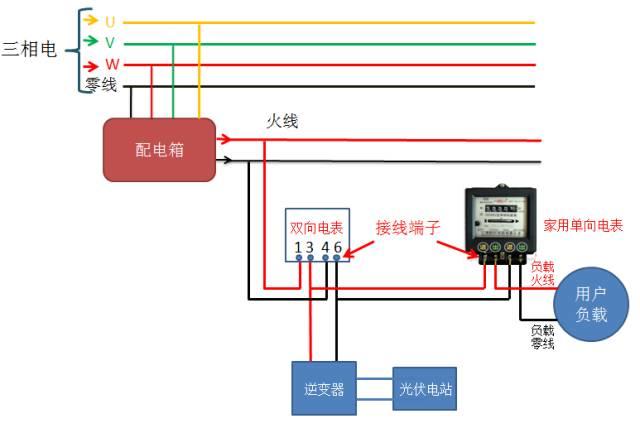

示意圖1：一個雙向電表一個單向電表

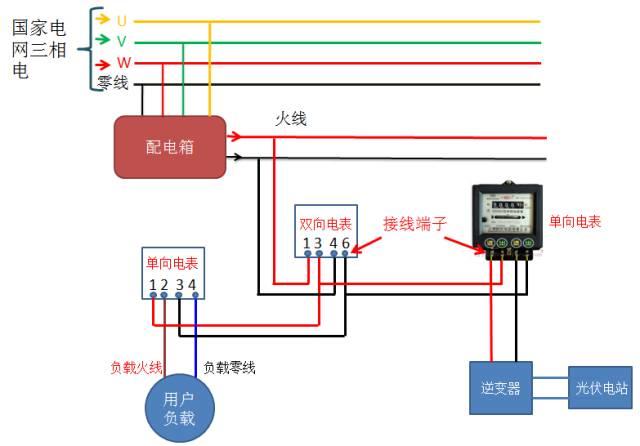

示意圖2：一個雙向電表+一個單向電表

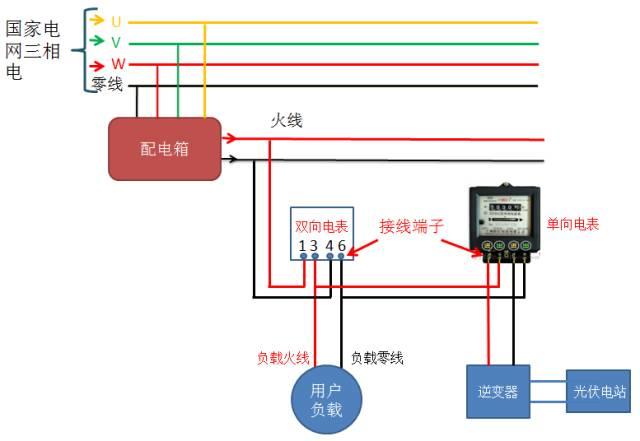

示意圖3：一個雙向電表+兩個單向電表

三相電表

三相電表的接線端子示意圖

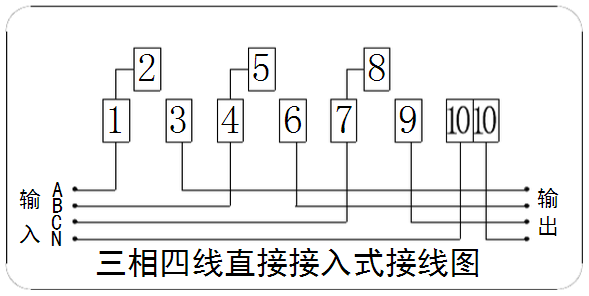

? ? ? ? 三相電表的1,4,7端子是A,B,C三相進線，3,6,9是A,B,C三相出線。10號端子接零線N.

三相電表

光伏并網電表安裝接線示意圖

在并網之前，我們首先要知道，三相電的顏色：A相（第一相）為黃色，B相（第二相）為綠色，C相（第三相）為紅色。目前主要有以下幾種叫法：A，B，C相或者L1，L2，L3相或者U，V，W相，順序都是一樣的，并網示意圖如下圖所示。

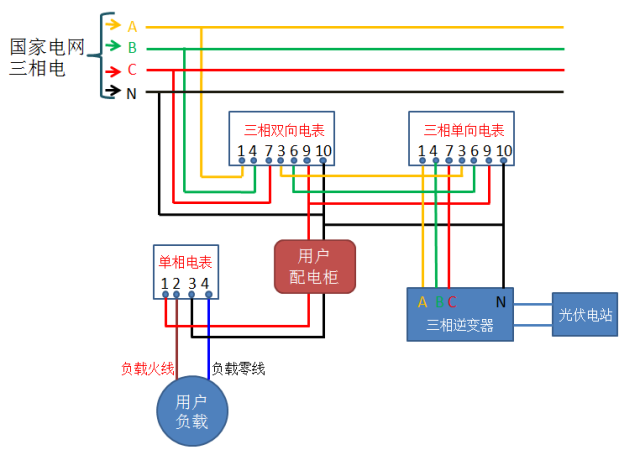

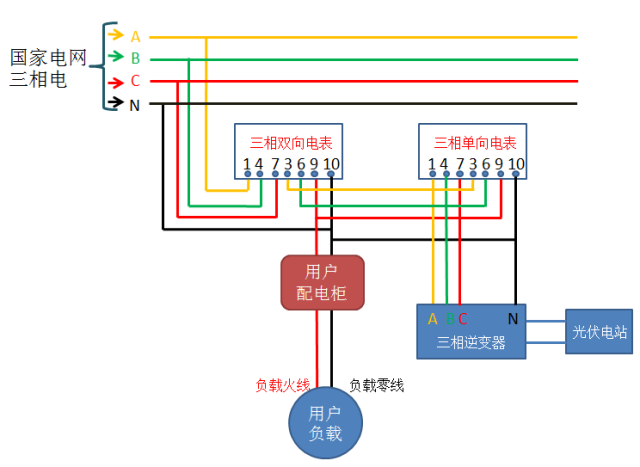

示意圖1：三相雙向電表+單向電表

示意圖2：三相雙向電表+三相單向電表+單向電表

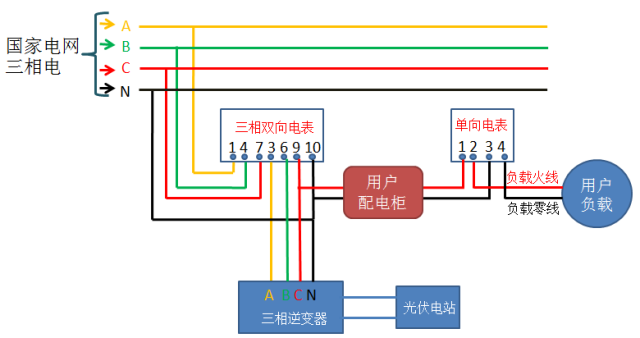

示意圖3：三相雙向電表+三相單向電表

用戶除了根據上圖安裝外，還要額外考慮安裝空氣開關以及漏電保護裝置，這樣才能保證家庭用電的安全。另外，需要大家注意的是，在安裝電表前，需要有專業電工操作基礎的人員配合安裝，避免在安裝過程中出現不必要的因為操作原因造成的觸電事故。
