一、項目概況

1.1 項目名稱：屋頂光伏發電

1.2 裝機容量：15KW

1.3 電站類型：屋頂分布式光伏發電

1.4 承建單位：

1.5 項目建設地：福建省南安市

1.6 項目所在地太陽能資源狀況

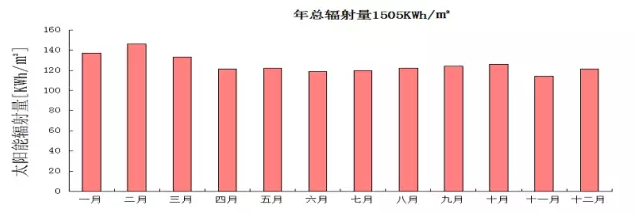

項目所在地理坐標為北緯 24.42°，東經 118.13°，屬溫帶亞熱帶氣候，擁有豐富的光、熱、水資源。氣候溫和，日照充足，據美國航天局統計年平均有效日照達 1505kWh/㎡(如下圖表)

1.7 項目依據

1.《中華人民共和國可再生能源法》;

2.國家發改委關于發揮價格杠桿作用促進光伏產業健康發展的通知(發改價格[2013]1638號)，度電補貼0.42元/度;

3. 國家能源局《關于申報分布式光伏發電規模化應用示范區的通知》(國能新能[2012]298號);

4.《關于分布式光伏發電實行按照度電補貼政策等有關問題通知》(財建[2013]390號);

5.《國務院關于促進光伏產業發展的若干意見》(國發[2013]24號);

6.《財政部發布關于光伏發電增值稅政策通知》(財稅[2013]66號);

7.南安市氣象資料(數據來源于NASA官方網站);

二、投資預算

本發電項目總裝機容量為15KW，總投資金額為11.25萬元，資金來源由業主自籌，具體如以下概算表：

三、項目發電量及收益預測分析

1、發電量模擬計算

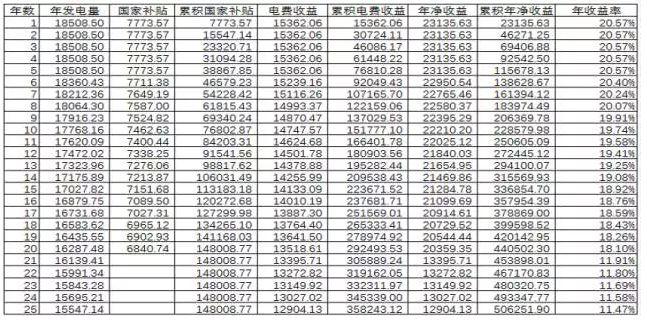

光伏發電系統年發電量的大小，會受光伏組件安裝角度、受光面方位角、光伏組件局部遮陰、逆變器效率、輸電損耗等因素影響，綜合以上根據項目所在地氣象數據測算，項目運營首年發電量為 1.8萬kWh，25 年年平均發電量為 1.72萬kWh;25年累積收益50.62萬元，詳見下表(注：項目所采用的光伏組件光電轉換效率衰減按 12 年小于 10%、25 年衰減 20%計算)

2、收益預測分析

分析依據：

>項目裝機容量為 15KW，總造價為 11.25 萬元;

>業主自籌資金;

>國家分布式光伏發電度電補貼 0.42 元/kWh(補貼 20 年);

>自用電電價按電網銷價表;

>項目為自發自用，余電上網(自用比例 100%);

>福建省標桿脫硫煤電價 0.3737 元;

綜合上述數據分析，項目運營期累計收益為 50.62 萬元(其中包括節約電費、余電售賣收入及政府度電補貼)，年均收益率為 20.5%，預計投資回收期為 4.76 年。

四、主要產品配件

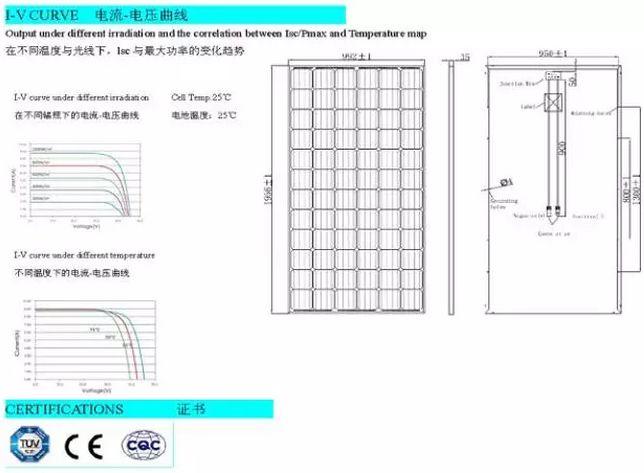

1、光伏組件

光伏組件特征：

高效能晶體硅太陽能電池片

高透光的低鐵鋼化玻璃，具有優良的機械強度

標準的防水接線盒

經第三方測試驗證，組件適應各種惡劣天氣的高耐候性

可為客戶量身定制或設計的產品

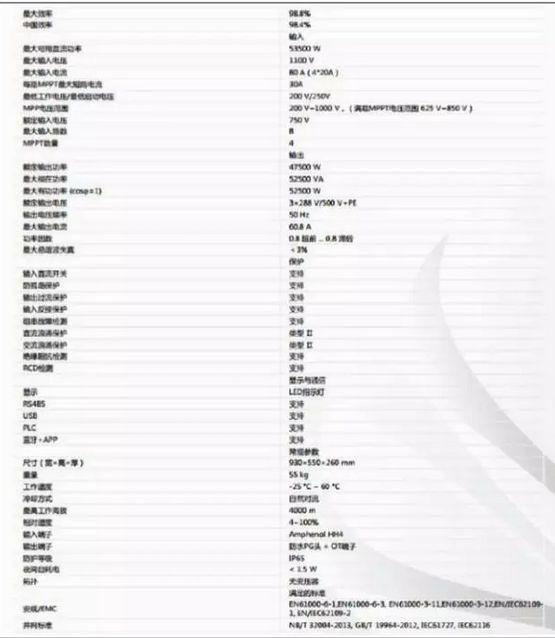

2、并網逆變器

極高效率：

? 最大轉換效率高達98.8%

? 歐洲轉換效率高達98.5%

? IPMPP跟蹤效率超過99.9%

安全可靠：

? 支持多種通訊接口：RS485, USB, GPRS, Wi-Fi

? 支5英寸超大LCD多功能顯示屏

? 集成匯流功能

操作簡便：

? 直流和交流防雷功能(Type II)

? 多達13路組串實時監控及故障監測

? 業界最高IP68等級風扇

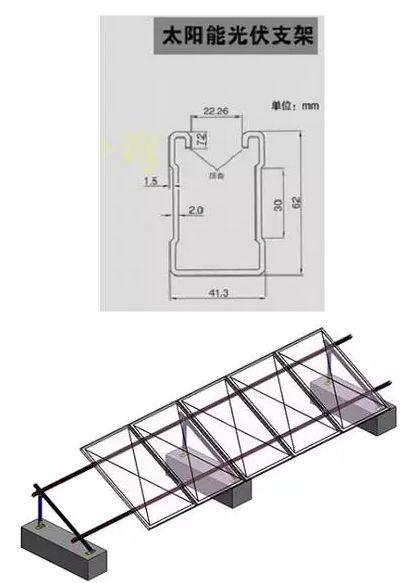

3、光伏支架(本套系統采用二種光伏支架)

1.水泥樓面采用如下類型支架

光伏支架主要由Q235碳鋼和鋁合金構成，主要支撐導軌為冷軋成型型鋼。規格統一，性能穩定，制造工業成熟，防腐性能優良，外形美觀。

鋁合金配件原材料為6063優質鋁鎂合金，表面氧化處理，外形美觀，防腐性能優良。



五、項目建設方案

1、系統原理

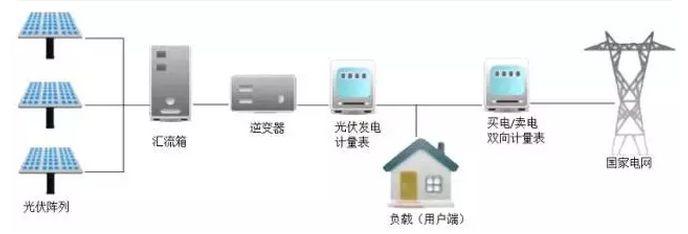

太陽能光伏發電系統是利用光生伏打效應原理制成的，它是將太陽輻射能量直接轉換成電能的發電系統。它主要由太陽能電池方陣和逆變器兩部分組成。如下圖所示:白天有日照時，太陽能電池方陣發出的電經過并網逆變器轉換成符合市電電網要求的交流電這后直接接入公共電網，或?qū)⑻柲芩l(fā)出的電經過并網逆變器直接為交流負載供電。

并網系統接入三相 380V 電網(以當?shù)仉娋W(wǎng)是壓為準)，通過交流配電線路給當?shù)刎?fù)荷供電，剩余的電力饋入公用電網。根據是否允許向公用電網逆向發電來劃分，分為可逆流并網系統和不可逆流并網系統。

2、項目主要設計原則

2.1、系統規模為 15KW 晶硅光伏陣列;

2.2、自發自用，余電上網;

2.3、發電系統并網電壓設計 380V;

2.4、利用現有建筑物進行設計，不破壞現有建筑結構;

2.5、本工程最終并網接入方案應以電力部門審查確定的結果為準;

2.6、主要設備選型應遵循其先進性、成熟性、穩定性的原則，確保系統整體運行穩定可靠。

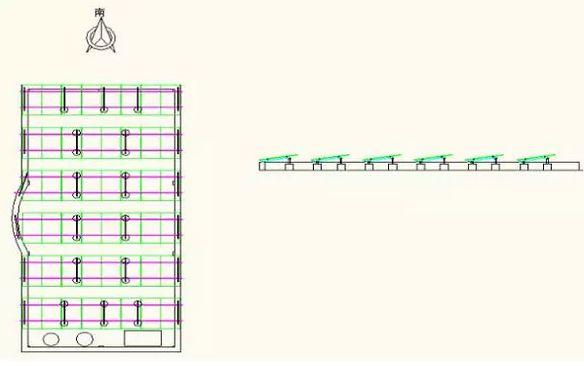

3、光伏組件方陣布置

項目所在屋面為水泥屋頂，光伏組件之固定采用熱鍍鋅支架安裝，考慮到光伏組件陣列發電量最大化及風壓影響，組件最佳角度為朝南傾角

1、15KW共計48pcs光伏組件，按8pcs*6排列，傾斜角度10度。陣列最高處0.96m,最低處0.66m

2、每個陣列中間用水泥基礎做支撐，既不破壞原有屋頂防水結構，又很好的搭配了陣列的整體配重，做到了防風、防寒、防熱的多重效果。

3、并網接入方案(按實際測量為準)

項目總安裝容量為 15KW，采用 1 臺 15kW-3P 組串式并網逆變器，經由并網開關/計量箱統一接入至用戶側市電引入配電箱，實現自發自用余電上網。此為計劃接入方案，具體接入方案需按當?shù)仉娏痔峁┑慕尤敕桨高M(jìn)行設計。

4、度電計量方案

4.1、在逆變器與市電并網端之間設置一塊電度表，可對系統發電量進行計量，作為電力局補貼發放的依據;

4.2、與電力局結算的電表采用雙向計量電度表，可對太陽能發電系統余電上網的電量與購電電量進行計量，作為雙方買/賣電的結算依據。

5、系統監控方案

系統架構：系統分為采集層、傳輸層和應用層，采集層主要作用是采集逆變器、匯流箱、電表、環境監測儀等設備的數據，通過傳輸層，將數據送往服務器，應用層進而對數據進行分析，為生產決策服務。支持 PC 桌面端查看和智能移動終端查看。

本項目采用一套監控系統集中監控整個光伏發電區域，此系統可以對逆變器進行實時監測和控制，監控內容包括：光伏發電實時功率、系統累計發電量、系統效率、系統故障等相關信息。

6、系統防雷方案

光伏電站為三類防雷建筑，本項目防雷方案參照 GB50057-94 《建筑防雷設計規范》。

1)雷電直擊防護，據現場勘查項目所在建筑屋頂較高且附近沒有較高之建筑物，且光伏陣列高度超出建筑防雷網之高度，光伏組件陣列有直接被雷擊之可能，需考慮直擊雷防護，初步方案為在建筑原有防雷網加裝避雷針，光伏陣列支架采用熱鍍鋅扁鋼接入建筑防雷網。

2)電涌侵入防護，直流側每臺匯流箱及并網逆變器都必須具有性能良好的防雷裝置，確保過電壓進入設備時防雷裝置可以起到保護作用。

3)接地防護，良好的接地是防雷保護的重要保障，包括光伏陣列、匯流箱、電纜橋架、直流配電柜、并網逆變器、交流配電柜等所有設備，都需具備良好的接地。

六、項目備案所需文件

(1)自然人申請需提供資料：經辦人身份證原件及復印件、戶口本、房產證等項目合法性、支持性文件。

(2)法人申請需提供資料：a.經辦人身份證原件及復印件和法人委托書原件(或法定代表人身份證原件及復印件);b.企業法人營業執照、土地證等項目合法性支持性文件;c、項目前期工作相關資料。

項目單位向地市級或縣級能源主管部門提交固定資產投資備案表和分布式光伏發電項目備案申請表，應包括以下材料：

(1)符合建筑等設施安裝光伏發電系統相關規定的項目方案;

(2)項目用地或屋頂?shù)葓鲋肥褂米C明;

(3)地市級或縣級電網公司出具的項目并網接入意見;

(4)如果項目采用合同能源管理方式，則需提供與電力用戶簽訂的能源服務管理合同等材料。

(5)地方政府根據有關規定要求提供的其他材料。
