分布式光伏接入配電網，需要在電網辦理哪些手續？

一、關于接入系統的基本定義

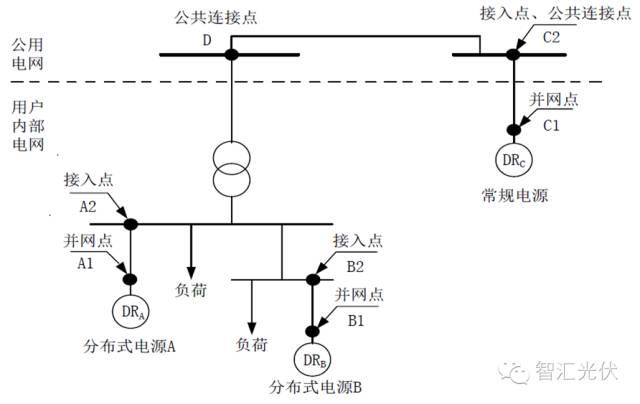

圖1：分布式光伏接入點示意圖

1.?并網點

對于有升壓站的分布式電源，并網點為分布式電源升壓站高壓側母線或節點；對于無升壓站的分布式電源，并網點為分布式電源的輸出匯總點。如圖所示，A₁、B₁點分別為分布式電源A、B?的并網點，C_1?點為常規電源C?的并網點。

2.?接入點

指電源接入電網的連接處，該電網既可能是公共電網，也可能是用戶電網。如圖所示，A₂、B₂點分別為分布式電源A、B?的接入點，C₂為常規電源C?的接入點。

3.?公共連接點

指用戶系統（發電或用電）接入公用電網的連接處。如圖所示，C₂、D?點均為公共連接點，A₂、B₂點不是公共連接點。

4.?接入系統工程

如圖所示，A₁—A₂、B₁—B₂和C₁—C₂輸變電工程以及相應電網改造工程分別為分布式電源A、B?和常規電源C?接入系統工程，其中，A₁—A₂、B₁—B₂輸變電工程由用戶投資，C₁—C₂輸變電工程由電網企業投資。

5.?專線接入

指分布式電源接入點處設置分布式電源專用的開關設備（間隔），如分布式電源直接接入變電站、開閉站、配電室母線，或環網柜等方式。

6. T接

指分布式電源接入點處未設置專用的開關設備（間隔），如分布式電源直接接入架空或電纜線路方式。

二、分布式光伏接入電網的要求

1接入電壓等級建議

分布式電源并網電壓等級可根據裝機容量進行初步選擇，參考標準如下：

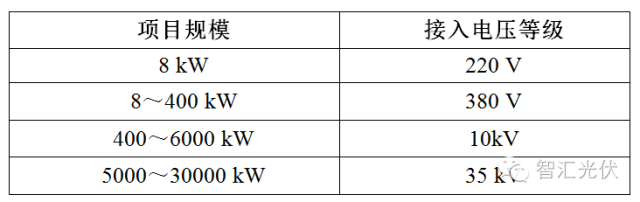

表1：不同規模接入電壓等級參考表

最終并網電壓等級應根據電網條件，通過技術經濟比選論證確定。若高低兩級電壓均具備接入條件，優先采用低電壓等級接入。

2電網給予分布式光伏的簡化政策

1）分布式光伏發電項目可以專線或T?接方式接入系統。

2）380 V、10 kV接入的分布式光伏發電可采用無線公網通信方式（光纖到戶的可采用光纖通信方式），但應采取信息安全防護措施；

3）分布式光伏發電項目送出線路的繼電保護不要求雙重配置，可不配置光纖縱差保護。

4）分布式光伏發電項目調度自動化及電能量采集信息接入：380 V、10 kV接入的分布式光伏發電項目，暫只需上傳電流、電壓和發電量信息，條件具備時，預留上傳并網點開關狀態能力。

5）分布式光伏發電項目應在并網點設置易操作、可閉鎖、且具有明顯斷開點的并網開斷設備。

6）10 kV及以下接入用戶側電源項目，不要求具備低電壓穿越能力。

三、分布式電源接入申請

1分布式電源接入電網申請表

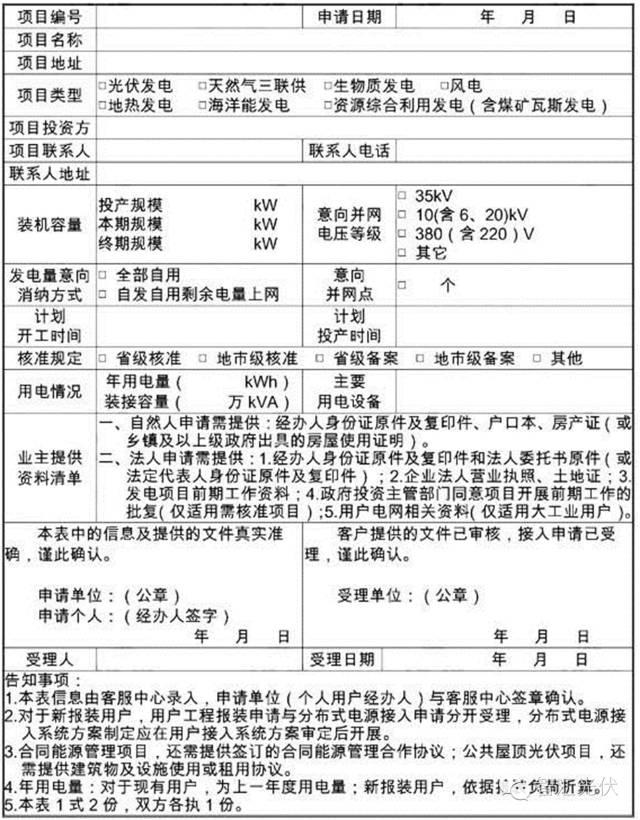

?表2：分布式電源接入申請表

2接入系統方案的內容

接入系統方案的內容應包括：分布式電源項目建設規模（本期、終期）、開工時間、投產時間、系統一次和二次方案及主設備參數、產權分界點設置、計量關口點設置、關口電能計量方案等。

系統一次包括：并網點和并網電壓等級（對于多個并網點項目，項目并網電壓等級以其中的最高電壓為準）、接入容量和接入方式、電氣主接線圖、防雷接地要求、無功配置方案、互聯接口設備參數等；系統二次包括：保護、自動化配置要求以及監控、通信系統要求。

3審查需提交的資料清單

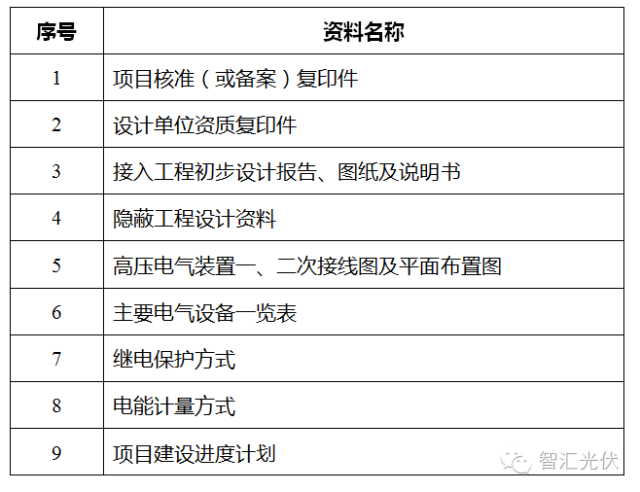

表3：35kV、10 kV接入的分布式光伏接入系統工程設計審查需要提供的資料清單

四、分布式電源并網驗收和并網調試申請

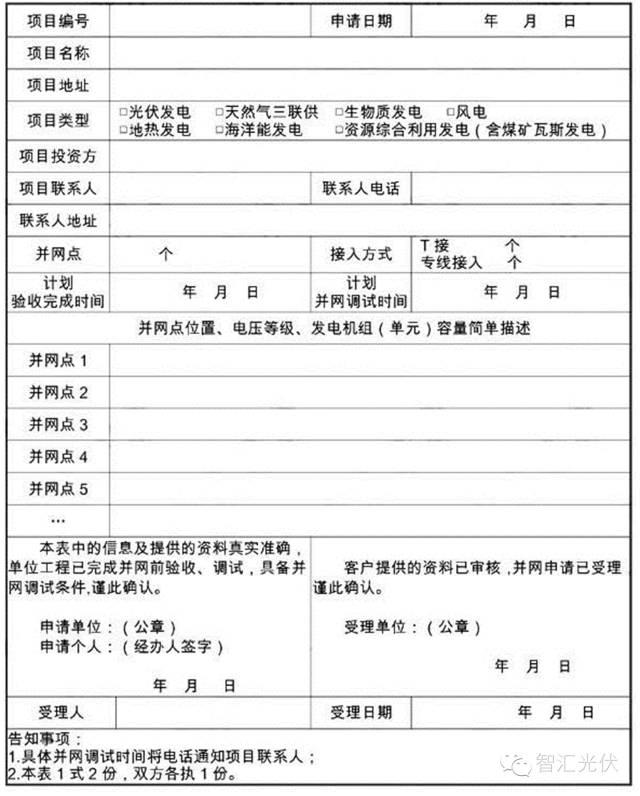

表4：分布式電源并網驗收和并網調試申請表

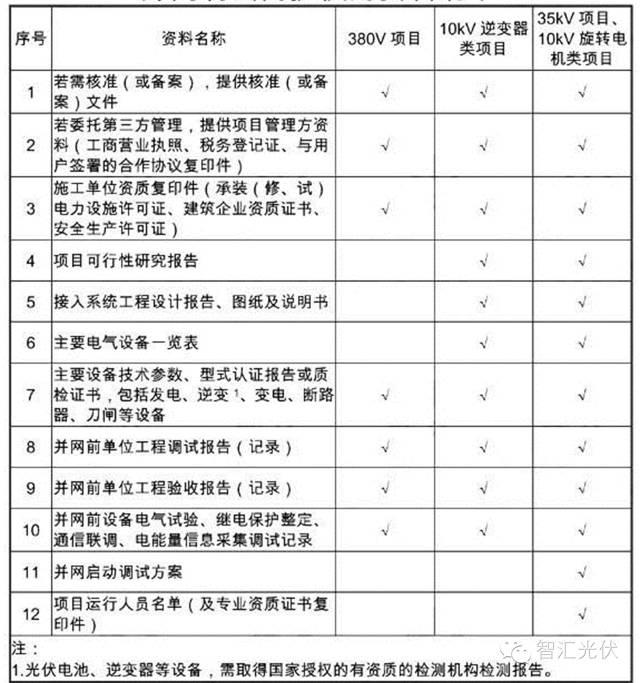

表5：分布式電源并網驗收和并網調試需提供的資料清單
