光伏電站電氣設備通常都是由各種基本件、部件、組件等組成，那么，這些基本件、部件、組件在電氣圖上都是怎樣表示的？如果你看不懂光伏電站設備的電氣原理圖，設備發生故障時，你如何查找原因，又如何進行消缺呢？

為了在電氣圖上或其他技術文件中表示光伏電站設備的基本件、部件、組件，除了采用各種圖形符號外，還須標注一些文字符號和項目代號，以區別這些設備及線路的不同功能、狀態和特征等。

文字符號通常由基本文字符號、輔助文字符號和數字組成。用于提供電氣設備、裝置和元器件的種類字母代碼和功能字母代碼。

1.基本文字符號

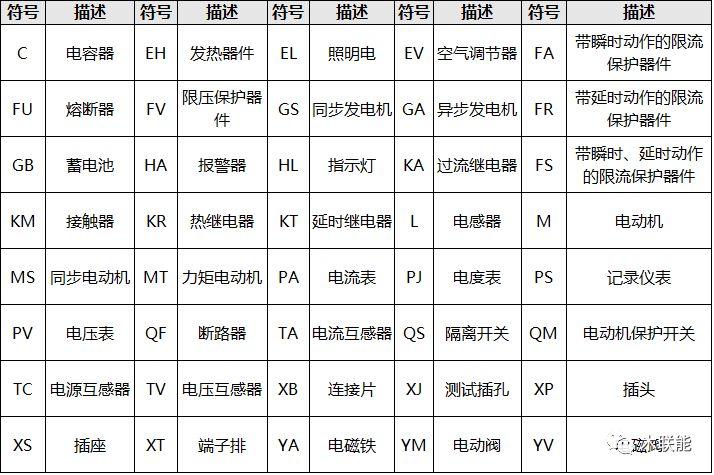

收藏 | 光伏電站電氣設備中的文字符號和項目代號

2.輔助文字符號

收藏 | 光伏電站電氣設備中的文字符號和項目代號

3.圖形符號大全：

收藏 | 光伏電站電氣設備中的文字符號和項目代號
