時下，家庭光伏作為高收益、幾乎零風險的投資方式，為廣大居民所接受，很多人想建，但是卻對家庭光伏如何建設感到很迷茫，下面小編就詳細解剖家庭光伏電站的設計建設過程。

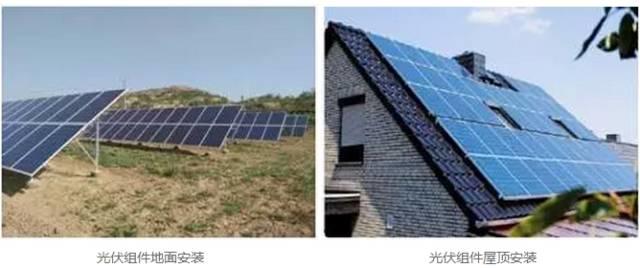

確定光伏電站的安裝位置，電站不能有建筑、樹木遮擋形成陰影；根據可用面積估算電站容量，一般地面和平屋頂每平方米可安裝組件容量為60~100W左右。
以一個可用面積為50m2的屋頂為例，可建設一個5kW的電站。

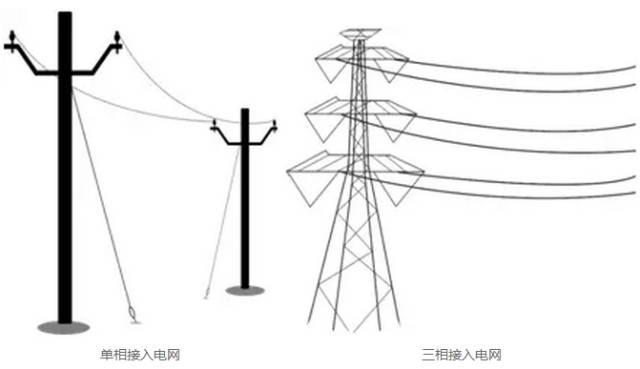

根據接入家庭的電網形式確定是采用單相還是三相并網

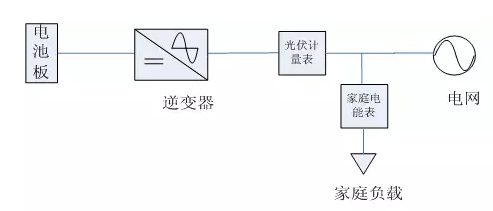

自發自用余電上網：即光伏發的電供自家使用，用不完的賣給電網。這種模式適合白天用電量較大的家庭，自用比例越高，成本回收周期越短
收益=度電補貼+賣電收益+節省電費

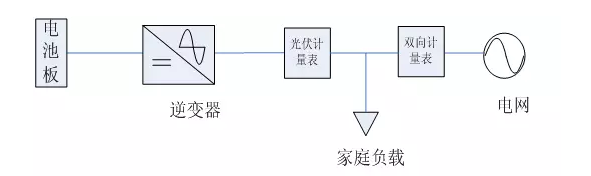

全額上網：即光伏發的電全部賣給電網，自己一度都不用，這種情況下以當?shù)?a href="http://www.yxmaochang.cn/tag/tag.php?itemid=3781" target="_blank">光伏發電標桿上網電價收購電站所發的全部電量。
收益=度電補貼+賣電收益
全額上網并網模式適合白天用電量較少的家庭，并網簡單，享受全額上網電價。

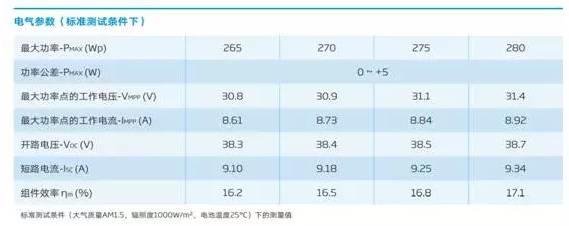

下面是一組多晶硅的性能參數：
根據項目要求、成本、轉換效率和可用面積、選擇單晶或者多晶組件。
按某品牌多晶硅電池板參數：選取275Wp組件22塊，總功率6050Wp。
選擇逆變器
家用電站系統，并網電壓為220V，組件總功率為6050Wp，根據逆變器的最大直流輸入功率，選擇單相雙路MPPT逆變器。

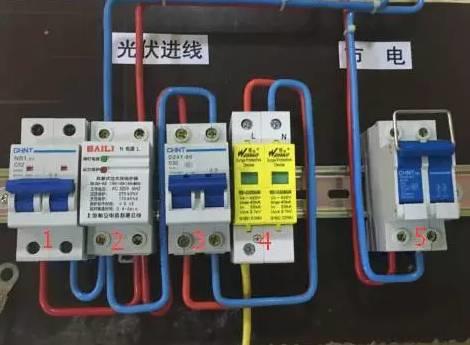

配電箱內部器件組成：

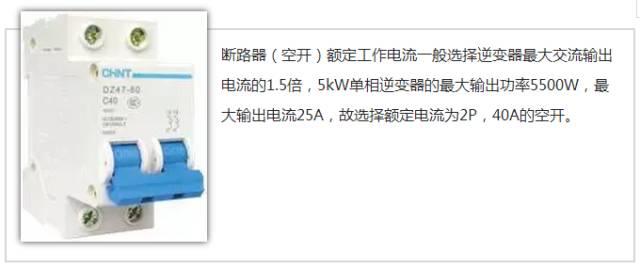

1、逆變器側開關

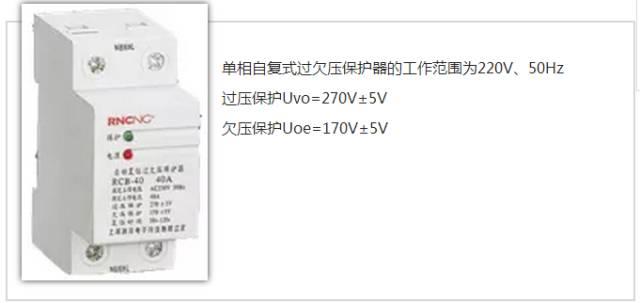

2、自復式過欠壓保護器
3、防雷器開關

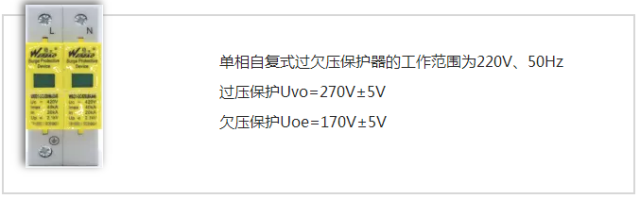

4、防雷器

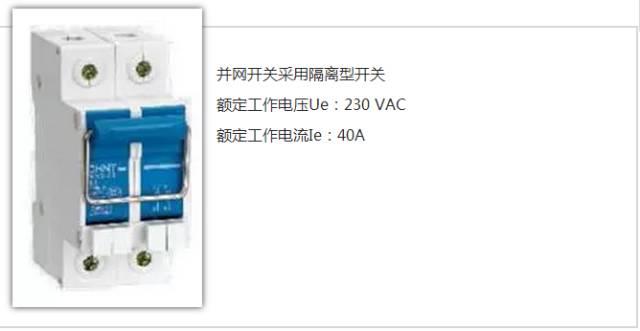

5、并網隔離開關
直流電纜要求：直流電纜一般選擇光伏認證專用線纜，目前常用的是PV1-F1*6mm2。光伏陣列到逆變器的直流電纜長度應盡可能短，以減少線纜上的功率損耗。
上圖：光伏直流電纜

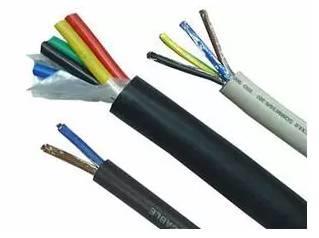

交流電纜要求：交流線纜一般選用YJV型電纜，根據逆變器最大輸出電流，查詢線纜載流量，可確定線纜的型號。
5kW逆變器配置3*6mm2銅芯線纜即可滿足載流要求。
上圖：交流電纜
組件朝向：理想的安裝方位角是正南
組件傾角：系統最佳傾角近似于當?shù)鼐暥冉牵蛘吒鶕?jù)屋頂結構，組件平行于屋頂坡度鋪設，使用角度測量儀可測量傾角。

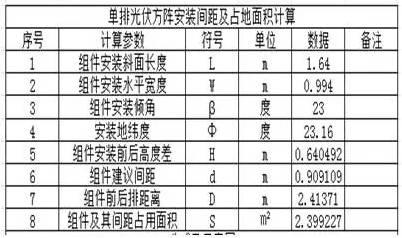

組件前后排間距：間距應能保證冬至日早上9點至下午3點太陽能電池方陣不被遮擋。通過使用EXCEL表公式計算，選擇緯度、組件寬度、長度、傾角即可計算出合適間距。以廣州地區（北緯23°）為例：

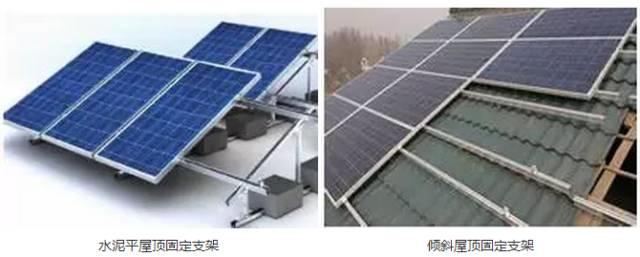

支架要求:
(1)支架的搭建除了要保證組件的最佳傾角和朝向，應盡可能在屋頂上留有足夠間距。
(2)支架材質使用不銹鋼或者熱鍍鋅鋼材，以起到防腐的目的。
(3)支架應保證組件底部高于地面不小于15CM，以避免組件浸水。
逆變器安裝要求：
（1）盡量避免安裝在陽光直射區域
（2）盡量避免安裝在易受雨淋的位置
（3）安裝位置需通風散熱較好
接地的重要性：電氣接地可以防止設備短路、漏電引起的組件或逆變器損壞甚至燒毀，和保護人體觸碰帶電金屬部件時不會遭受電擊傷害。
電氣接地系統包括：組件邊框接地、逆變器接地、配電柜接地。

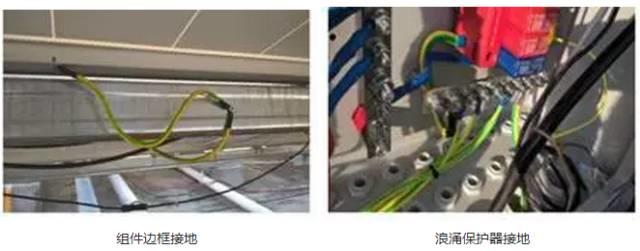

組件接地：組件的鋁合金邊框與支架進行連接，再通過引下線完成可靠接地。
逆變器接地：交流接線端子的PE端和機箱外殼的PE接地。
配電柜接地：使用接地線連至接地排上或者就近框架接地。

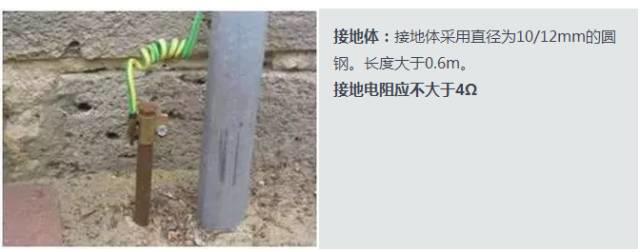

防雷接地：
光伏電站安裝在建筑的頂部，容易遭受雷擊，雷擊產生的浪涌電流會損壞逆變器等系統設備，所以電站需要防雷接地，將浪涌電流導引至地下起到保護系統的作用。

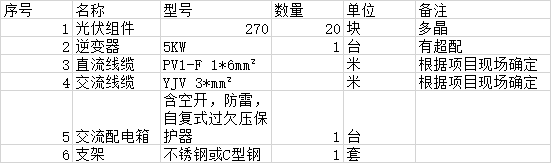

家用光伏系統設計，配置清單如下表：
來源：戶用光伏網
