1、開工前先調查、了解施工現場（對危房、瓦房等具備安裝條件的屋面要及時和戶主說明情況，禁止安裝。）及臨近地方管線，若現場存在需要改移的設施，配合戶主協調，做好有關工作。
1.1工程施工人員 ?????人，其中輔助人員????? 人；
1.2工程輔助車輛????? 輛。
2、根據建筑屋頂?shù)脑O(shè)計標準，妥善處理屋頂。（對屋面的防水情況進行檢測，要確保做到不會破壞屋面本身的防水結構層）
注：需甲方協調，為達共贏。
3、平或屋面支架安裝:
屋面清理→測量定位→支腳底座安裝
鉆孔→安裝支腳→安裝橫向支撐→安裝軌道→安裝斜支撐
?(1)屋面清理：
把要測量定位的屋面垃圾清理出場并打掃干凈屋面。
(2)測量定位:
根據基礎布置圖確定每個支腳安裝點的位置。
?(3)支架底座安裝鉆孔：
在安裝點的位置，根據支腳底座孔距在樓面上打孔，孔的直徑、深度直徑根據膨脹螺栓尺寸而定。
(4)安裝支腳：
根據圖紙確定前后支腳尺寸，確定好前后支腳位置后，用膨脹螺栓將支腳固定在屋面上
(注：必須安裝防水膠墊與防水平墊圈)，要求與水平面垂直。
(5)安裝橫向支撐：
根據圖紙確定橫向支撐長度，用連接件將橫向支撐與支腳連接
(注：兩管連接部必須在連接件的中間位置)。
(6)安裝軌道：
根據圖紙要求選擇軌道長度，確定軌道方向，用連接件將軌道固定在橫向支撐頂部，根據圖紙尺寸用螺栓將軌道固定在軌道固定件一側。
(7)安裝斜支撐：
根據圖紙，選擇斜支撐、斜支撐連接件及斜支撐固定螺栓，將斜支撐固定在圖紙指定的位置。
4、光伏組件安裝
4.1光伏組件安裝前準備
（1）組件的運輸與保管應符合制造廠的專門規定。電池組件開箱前必須檢查，對照合同、設計、供貨單檢查組件的尺寸、品牌、合格證、技術參數、外觀等，并組織做好開箱檢查見證記錄，檢查合格后使用。
（2）組件安裝前支架的安裝工作應通過質量驗收。組件的型號、規格應符合設計要求。組件的外觀及各部件應完好無損，安裝人員應經過相關安裝知識培訓和技術交底。
（3）組件的安裝應符合下列規定：光伏組件安裝應按照設計圖紙進行。組件固定螺栓的力矩值應符合制造廠或設計文件的規定。組件安裝允許偏差應符合規定：
?組件安裝標準及檢驗方法
| 序號 | 檢查項目 | 質量標準 | 單位 | 檢驗器具 | ||
| 1 | 組件安裝 | 傾斜角度偏差 | 按設計圖紙要求或≤1°
|
mm | 角度測量尺（儀） | |
| 組件邊緣高差 | 相鄰組件間 | ≤1 | mm | 鋼尺檢查 | ||
| 東西向全長（同方陣） | ≤10 | mm | 鋼尺檢查 | |||
| 組件平整度 | 相鄰組件間 | ≤1 | mm | 鋼尺檢查 | ||
| 東西向全長（同方陣） | ≤5 | mm | 鋼尺檢查 | |||
| 組件固定
? ? |
緊固件緊固牢靠
|
扭矩扳手檢查 | ||||
| 2 | 組件連接 | 串聯數量 | 按設計要求進行串聯 | 觀察檢查 | ||
| 接插件要連接 | 插接牢固可靠 | 觀察檢查 | ||||
| 組串電壓、極性 | 組串極性正確，電壓正常 | 萬用表測量 | ||||
光伏組件的安裝應符合下列要求：
1）光伏組件應按照設計圖紙的型號、規格進行安裝。
2）光伏組件固定螺栓的力矩值應符合產品或設計文件的規定。
3）光伏組件安裝允許偏差應符合下表規定。
表：光伏組件安裝允許偏差
| 項目 | 允許偏差 | |
| 角度偏差 | ±1° | |
| 光伏組件邊緣高度 | 相鄰光伏組件間 | ≤2mm |
| 同組光伏組件間 | ≤5mm | |
（4）組件之間的接線應符合以下要求：
1）光伏組件連接數量和路徑應符合設計要求。
2）光伏組件間接插件應連接牢固。
3）外接電纜同插件連接處應搪錫。
4）光伏組件進行組串連接后應對光伏組件串的開路電壓和短路電流進行測試。
5）光伏組件間連接線可利用支架進行固定，并固定，并應整齊、美觀。
6）同一組光伏組件或光伏組件串的正負極不應短接。
7）嚴禁觸摸光伏組件串的金屬帶電部位。
8）嚴禁在雨中進行光伏組件的連線工作。
?
5、匯流箱安裝
5.1安裝前檢查
按照機箱內的裝箱單，檢查交付完整性：
1、光伏陣列匯流箱
2、鑰匙
3、合格證
4、保修卡
5、產品使用手冊
6、出廠檢查記錄
雖然產品出廠前已經測試和檢測過，但是在運輸過程中可能會出現損失情況，所以在安裝之前還應進行檢查一下，若檢測到任何損壞情況請與運輸公司或產品提供公司聯系。并應拍有照片以作考證。
5.2.需要使用的安裝工具及零件
| 名稱 | 功能 | 名稱 | 功能 | 名稱 | 功能 |
| 一字螺絲刀 | 緊固螺釘 | 十字螺絲刀 | 緊固螺釘 | 扳手 | 緊固螺栓 |
| 力矩扳手 | 筋骨膨脹螺栓 | 斜口鉗 | 修剪線扣 | 剝線鉗 | 剝離線纜外皮 |
| 液壓鉗 | 壓接銅鼻扣 | 電鉆 | 鉆孔 | 卷尺 | 測量距離 |
| 角尺 | 測量距離 | 水平尺 | 檢查是否水平 | 鉛垂測量?jī)x | 檢查垂直偏差 |
| 線扣 | 綁扎線纜 | 手套 | 安裝時佩戴 | 絕緣膠帶 | 包扎裸線 |
| 萬用表 | 測量電阻和電壓及電流 |
?
5.3.機械安裝基本要求
5.3.1外形尺寸
各類型匯流箱體積尺寸一般相同，區別為輸入端子數目不同。下圖以PVS-8M為例：
匯流箱外形圖（此圖片以PVS-8M為例）
5.3.2 匯流箱機械安裝注意事項
5.3.2.1 匯流箱的防護等級滿足戶外安裝的要求。但匯流箱是電子設備，因此盡量不要將其放置在潮濕的地方。
5.3.2.2 一般的匯流箱冷卻方式為自然冷卻，為了保證匯流箱正常運行及使用壽命，盡量不要將其安裝在陽光直射或者環境溫度過高的區域。
5.3.2.3 請確定匯流箱安裝墻面或柱體有足夠的強度承受其重量。
5.3.2.4 戶外安裝的匯流箱，在雨雪天時不得進行開箱操作！
5.3.2.5 白天安裝光伏組建時，應用不透光的材料遮住光伏組件。否則在太陽光下，光伏組件會產生很高的電壓，可能導致電擊危險。
5.3.2.6 箱體的各個進出線孔應堵塞嚴密,以防小動物進入箱內發生短路。
5.3.3 安裝方式選擇原則
光伏匯流箱安裝方式可以根據工作現場的實際情況做出選擇，通常采用的有掛墻式、抱柱式、落地式。
掛墻式：建議采用膨脹螺絲，通過匯流箱左右兩邊的安裝孔，將其固定在墻體上。
抱柱式：建議使用抱箍，角鋼作為支撐架，用螺旋將匯流箱安裝在其。
5.4 電氣接線及步驟
5.4.1匯流箱電器安裝注意事項
5.4.1.1 只有專業的電氣或機械工程師才能進行操作和接線。
5.4.1.2 所有的操作和接線必須符合所在國和當?shù)氐南嚓P(guān)標準要求。
5.4.1.3 安裝時，除接線端子外，請不要接觸機箱內部的其他部分。
5.4.1.4 匯流箱安裝前，用兆歐表對其內部各元件做絕緣測試。
5.4.1.5 箱內元件的布置及間距應符合有關規程的規定，應保證調試、操作、維護、檢修和安全運行的要求。
5.4.1.6 輸入輸出均不能接反，否則后級設備可能無法正常工作甚至損壞其它設備；
5.4.1.7 將光伏防雷匯流箱按原理及安裝接線框圖接入光伏發電系統中后，應將防雷箱接地端與防雷地線或匯流排進行可靠連接，連接導線應盡可能短直，且連接導線截面積不小于16mm2多股銅芯。接地電阻值應不大于4歐姆，否則，應對地網進行整改，以保證防雷效果。
5.4.1.8 對外接線時，請確保螺釘緊固，防止接線松動發熱燃燒。確保防水端子擰緊，否則有漏水導致匯流箱故障的危險。
5.4.1.9 在箱內或箱柜門上粘貼牢固的不退色的系統圖及必要的二次接線圖。
5.4.1.10配線要求使用阻燃電纜，要排列整齊、美觀，安裝牢固，導線與配置電器的連接線要有壓線及灌錫要求，外用熱塑管套牢，確保接觸良好。
5.4.2對外接線端子介紹
匯流箱的輸入輸出以及通訊、接地等對外接口位于機殼的下部。
輸入輸出端子（此圖片以PVS-8M為例）
5.4.3輸入接線
具體輸入路數由所用機型決定。注意與光伏組件輸出正極的連線輸入位于底部的左側，而與光伏組件輸出負極的連線位于底部的右側。
5.4.4輸出連線
輸出包括匯流后直流正極、直流負極與接地，接地線為黃綠色。
5.4.5通訊接線
電流監測模塊檢測到某支路電流跳躍變化時，先進行報警，然后延時驅動跳閘單元，跳開斷路器。考慮到造價因素，可以不增加。
5.4.6端子大小與連接線徑
用戶可以根據下表，對不同的端子查詢選擇合適的線纜。
| 端子說明 | 端子大小 | 使用電纜外徑 | 推薦接線 | ||
| 8路 | 16路 | ||||
| 直流正極輸入 | PG9-09G | 4.5-8mm | 4-6mm | ||
| 直流負極輸入 | PG9-09G | 4.5-8mm | 4-6mm | ||
| 直流正極匯流輸出 | PG21-18G | 10-18mm | 35mm | 70mm | |
| 直流負極匯流輸出 | PG21-18G | 10-18mm | 35mm | 70mm | |
| 接地端子 | PG11-10G | 6-10mm | 16mm | ||
| 通訊端子 | PG16-14G | 8.5-14mm | 1.5mm低阻四芯屏蔽雙絞線 | ||
5.5、匯流箱的試運行
匯流箱通電后自動運行，斷電后停機。通過內部的斷路器，可以關停匯流箱的直流輸出。試運行前應滿足以下要求：
5.5.1 檢查母線、設備上有無遺留下的雜物。
5.5.2 逐步檢查匯流箱內部接線是否正確。
5.5.3 使用外用表對每路電壓進行測量，查看每路電壓是否顯示正常。
5.5.4 所有檢查都合格后方可送電試運行
5.6、匯流箱的驗收
5.6.1驗收：
經送電運行一段時間后，無異常現象、方可辦理驗收手續。
5.6.2 匯流箱驗收時，應移交的資料和文件
5.6.2.1投標人的應答書應提供設備詳細說明書，其中包括設備規格、技術指標、電路原理、系統方框圖以及機械結構尺寸、安裝要求（走線方法、防雷接地、地面負荷等）、機架滿負荷時的重量、環境條件、防震要求和詳細布線圖。
5.6.2.2投標人應隨每套設備提供1套技術文件，包括系統和設備說明書、使用手冊、維護手冊、技術規范、安裝測試說明，并應附有設備及構件的詳細清單。
| 序號 | 測試項目 | 標準 | 檢測方法 | 驗收結果 |
| 1 | 環境溫度 | |||
| 2 | 安裝位置 | |||
| 3 | 水平偏差 | |||
| 4 | 匯流箱外觀 | |||
| 5 | 防護等級 | |||
| 6 | 使用壽命 | |||
| 7 | 箱內部接線檢查 |
匯流箱驗收表
5.7、匯流箱的維護及注意事項
5.7.1 應定期檢查熔斷器，防止熔斷器熔斷后電池板處于開路狀態，光伏電池電能不能輸出；
5.7.2 檢測或維護本設備時，注意輸入輸出均可能帶電，防止觸電或損壞其它設備；
5.7.3 用戶單位應制定防雷設施管理制度，并指定專人管理；光伏防雷匯流箱屬于電器類產品，非專業人員，請不要擅自拆卸。
5.7.4 本光伏防雷匯流箱勿需特別維護，為防止防雷模塊失效，應對其工作狀態作定期的檢查。特別是雷電過后，應及時檢查。如發現面板上的故障指示燈由“綠色”變?yōu)椤凹t色”時，請及時與銷售商或生產商聯系。
5.7.5 光伏防雷匯流箱屬于電器類產品，非專業人員，請不要擅自拆卸。
5.7.5.1 如果斷路器電壓等級值達不到要求，則可通過將直流斷路器的兩極分別串聯來提高斷路器的額定工作電壓。直流耐壓值可以達到不低于DC1000V。
5.7.6 必須更換與原型號相同等級的熔絲！安裝保險絲時，請確保保險絲座夾緊！
5.7.7 箱內所裝電器元件均為光伏防雷匯流箱專門定制的產品，不可與普通產品混用，若需更換請與銷售商或生產商聯系，且更換熔斷器熔芯（專用直流高壓容芯）時注意防止太陽能光伏電池的高電壓電擊傷人。
注：
?
5.8安裝前施工人員需知安裝須由有專業技術知識的人員（指導）進行。在陽光下安裝接線時，應遮住太陽能光伏電池板，以防光伏電池的高電壓電擊傷人；
安裝時，把可拆卸活動安裝板（共4件）分別插入箱體底部的安裝板插座中，并用兩個M8*8螺釘固定，再用膨脹螺絲固定到安裝位置。
將光伏防雷匯流箱按原理及安裝接線框圖接入光伏發電系統中后，應將防雷箱接地端與防雷地線或匯流排進行可靠連接，連接導線應盡可能短直，且連接導線截面積不小于16mm2多股銅芯。接地電阻值應不大于4歐姆，否則，應對地網進行整改，以保證防雷效果。安裝完成檢查無誤后方可投入使用。
輸入端位于機箱的下部，注意與光伏組件輸出正極的連線位于底部左側，而與光伏組件輸出負極的連線位于底部右側，用戶接線時需要擰開防水端子，然后接入連線至保險絲插座，然后擰緊螺絲，固定好連線，最后擰緊外側的防水端子。
輸出包括匯流后直流正極、直流負極與地，上面?zhèn)溆兴膫€(gè)端子供選擇，接地線為黃綠線本。用戶接線時需要擰開防水端子，然后接入連線，然后擰緊螺絲，固定好連線，最后擰緊外側的防水端子。
本光伏防雷匯流箱勿需特別維護，為防止防雷模塊失效，應對其工作狀態作定期的檢查。特別是雷電過后，應及時檢查。如發現面板上的故障指示燈由“綠色”變?yōu)椤凹t色”時，請及時與銷售商或生產商聯系。
應定期檢查熔斷器，防止熔斷器熔斷后電池板處于開路狀態，光伏電池電能不能輸出；
輸入輸出均不能接反，否則后級設備可能無法正常工作甚至損壞其它設備；
箱內所裝電器元件均為光伏防雷匯流箱專門定制的產品，不可與普通產品混用，若需更換請與銷售商或生產商聯系，且更換熔斷器熔芯（專用直流高壓容芯）時注意防止太陽能光伏電池的高電壓電擊傷人；
檢測或維護本設備時，注意輸入輸出均可能帶電，防止觸電或損壞其它設備；
輸入線采用4mm2的軟銅線，輸出及地線采用不小于16mm2的軟銅線。
用戶單位應制定防雷設施管理制度，并指定專人管理；光伏防雷匯流箱屬于電器類產品，非專業人員，請不要擅自拆卸。
箱體尺寸（8回路）：500*412*188，安裝尺寸：438*370
附圖前期安裝過的匯流箱（以8回路為例）：
圖1：輸入輸出線布置圖
光伏匯流箱輸入輸出線布置圖

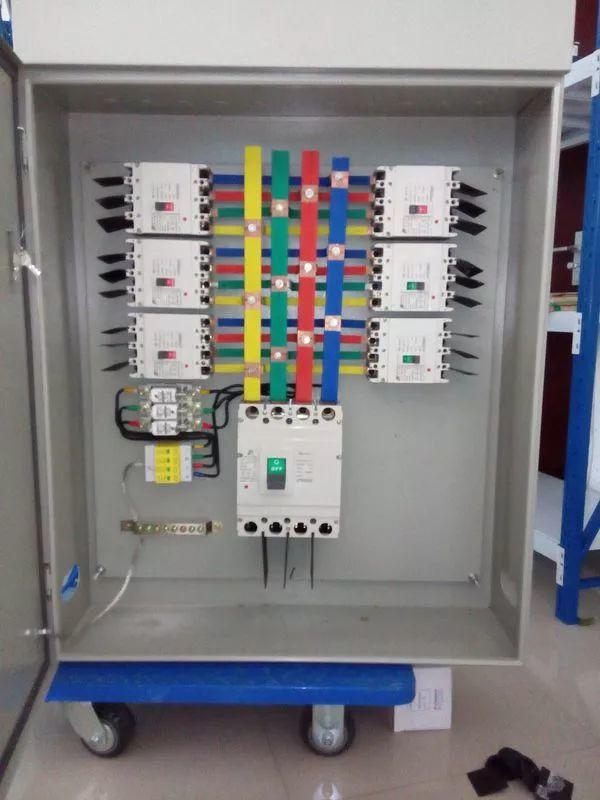

光伏匯流箱實景圖片
6、農戶光伏電氣部分施工流程
按接受太陽能輻射量的大小，全國大致上可分為五類地區：
一類地區?
全年日照時數為3200～330O小時，輻射量在670～837x104kJ／cm2?a。相當于225～285kg標準煤燃燒所發出的熱量。主要包括青藏高原、甘肅北部、寧夏北部和新疆南部等地。這是我國太陽能資源最豐富的地區，與印度和巴基斯坦北部的太陽能資源相當。
二類地區?
全年日照時數為3000～3200小時，輻射量在586～670x104kJ／cm2?a，相當于200～225kg標準煤燃燒所發出的熱量。主要包括河北西北部、山西北部、內蒙古南部、寧夏南部、甘肅中部、青海東部、西藏東南部和新疆南部等地。此區為我國太陽能資源較豐富區。
三類地區?
全年日照時數為2200～3000小時，輻射量在502～586x104kJ／cm2?a，相當于170～200kg標準煤燃燒所發出的熱量。主要包括山東、河南、河北東南部、山西南部、新疆北部、吉林、遼寧、云南、陜西北部、甘肅東南部、廣東南部、福建南部、江蘇北部和安徽北部等地。
四類地區?
全年日照時數為1400～2200小時，輻射量在419～502x104kJ／cm2?a。相當于140～170kg標準煤燃燒所發出的熱量。主要是長江中下游、福建、浙江和廣東的一部分地區，春夏多陰雨，秋冬季太陽能資源還可以。
五類地區?
全年日照時數約1000～1400小時，輻射量在335～419x104kJ／cm2?a。相當于115～140kg標準煤燃燒所發出的熱量。主要包括四川、貴州兩省。此區是我國太陽能資源最少的地區。
來源：陽光工匠光伏論壇
