加州大學(xué)洛杉磯分校工學(xué)院楊陽(yáng)教授團(tuán)隊(duì)日前公布了其鈣鈦礦太陽(yáng)能電池的最新研究進(jìn)展，該團(tuán)隊(duì)與日本Solar Frontier合作的鈣鈦礦/CIGS疊層太陽(yáng)能電池效率達(dá)到22.4%。

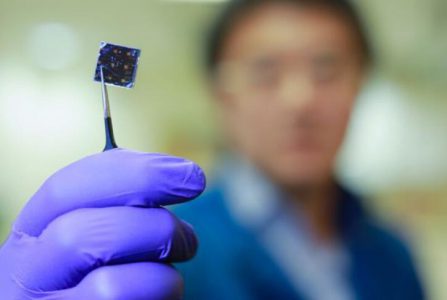

Oszie Tarula/UCLA

研究人員以鈣鈦礦電池作為頂電池，CIGS作為底電池。通過(guò)納米尺度的界面工程化處理，控制CIGS的表面粗糙度，應(yīng)用重度摻雜的有機(jī)空穴傳輸層PTAA，獲得了最佳界面，減少了開(kāi)路電壓的損失，同時(shí)增強(qiáng)了填充因子和短路電流。

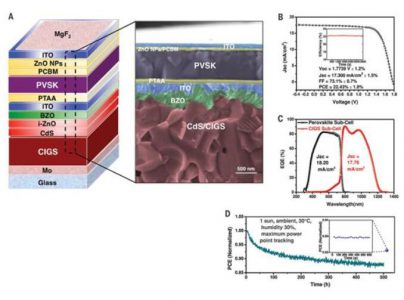

PSC/CIGS疊層太陽(yáng)能電池 (Qifeng Han, Yao-Tsung Hsieh, Lei Meng, Yang Yang et al. High-performance perovskite/Cu(In,Ga)Se2 monolithic tandem solar cells. Science 2018, 361, 904-908.)

該電池的尺寸為0.042cm2，當(dāng)面積增加至0.52cm2時(shí)效率可達(dá)到20.8%，未封裝的電池在1-sun輻照條件下經(jīng)過(guò)500小時(shí)老化測(cè)試后，效率可保持88%。
