近年來，得益于不斷下降的系統成本、日益增加的應用領域和持續強有力的政策支持，分布式光伏發電整體呈快速發展。目前，分布式光伏發電系統以戶用光伏為主，越來越多的普通大眾開始接觸光伏，但是很多人對光伏并網時光伏電能表的連接卻缺乏一些專業的知識。所以，今天小編就給大家詳細介紹下，光伏并網時電能表的正確連接方式。
現行的分布式光伏發電項目實行發電量、上網電量、下網電量分別計量獨立結算的原則，上、下網電量按國家規定的上網電價和銷售電價分別計算購、售電費。相應的，電能表分為關口計量電能表和并網電能計量表兩類。關口計量電能表用于用戶與公共電網間的上、下電量計算；并網電能計量表用于發電量統計和電價補貼。自發自用電量為發電量與上網電量之差。

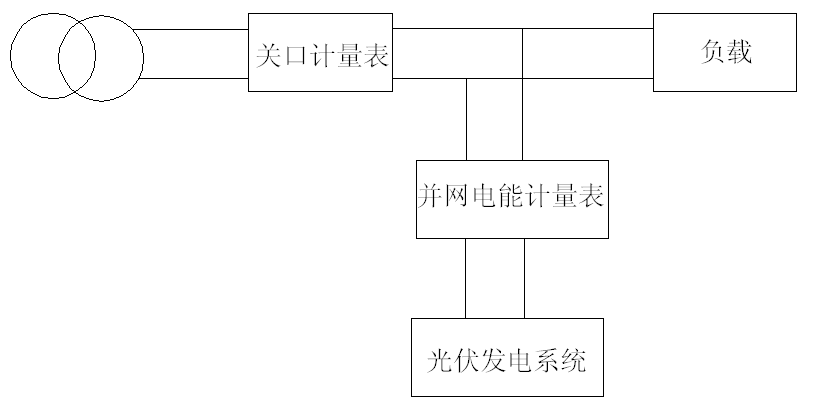

分布式光伏發電項目接入配電網前，應明確上網電量和下網電量的關口計量點，原則上設置在產權分界點，即分布式光伏發電項目與公共電網明顯斷開點處開關設備的電網側。關口計量點需配置專用關口計量電能表，并將計費信息上傳至運行管理部門。同時，應在其并網點設置并網電能計量表。戶用光伏電能計量接線如圖1所示：

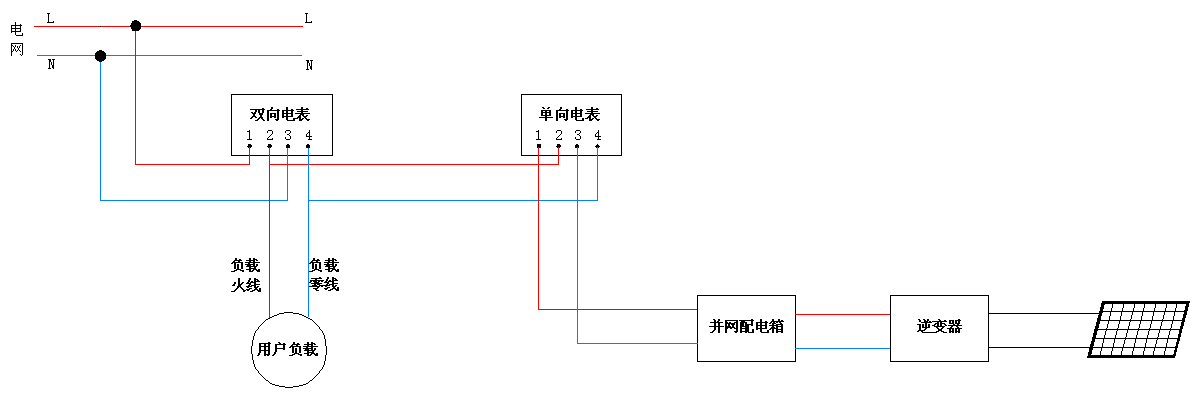

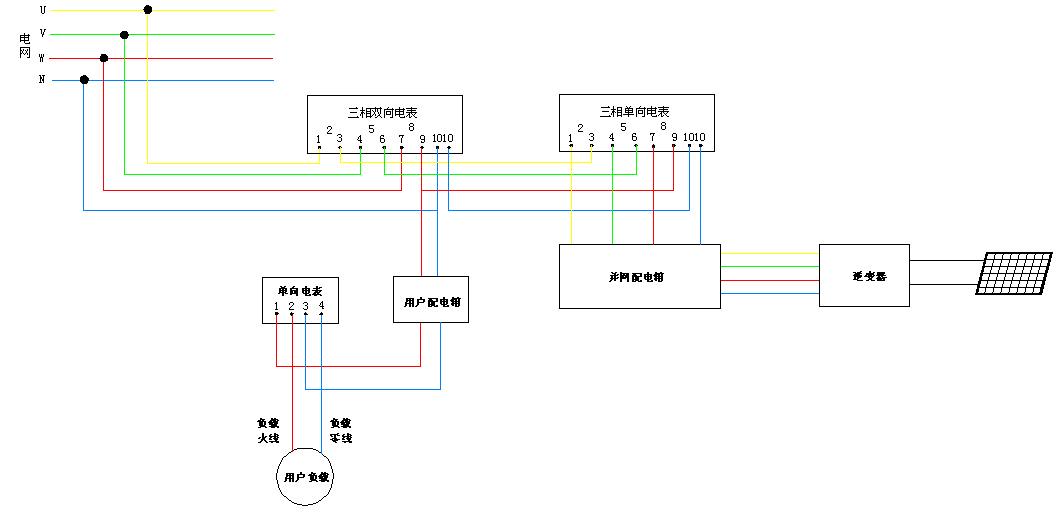

圖1 戶用光伏電能計量接線示意圖
為確保計量的準確性和相關信息的及時通信，用于分布式光伏發電項目的電能計量裝置應滿足以下要求：

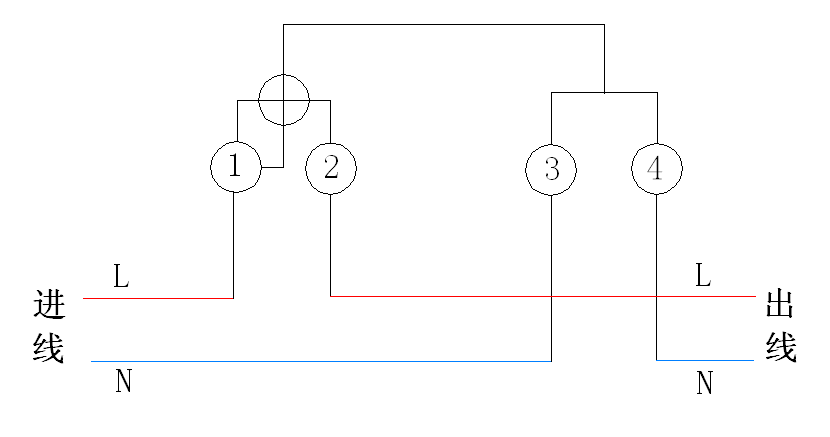

單相電能表直接接線式：?jiǎn)蜗嚯娔鼙砉灿兴膫€(gè)接線端子，從左至右按1、2、3、4編號。接線一般是1、3接進線，2、4接出線，相線（火線）必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。接線示意圖如圖2所示：
圖2 ?單相電表直接接線式示意圖

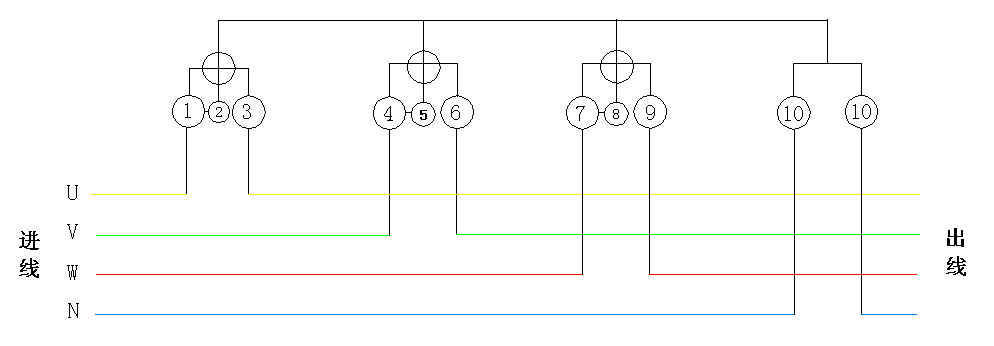

三相四線有功電表的直接接線式：三相四線有功電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上最大的不同是其共有11個接線端。在并網之前，我們首先要知道，三相電的顏色：U相(第一相)為黃色，V相(第二相)為綠色，W相(第三相)為紅色。三相電表的1,4,7端子是U,V,W三相進線，3,6,9是U,V,W三相出線,10號端子接零線N。接線示意圖如圖3所示：
圖3 ?三相電表直接接線式示意圖
2.1全額上網模式-單相表/三相表接線方式

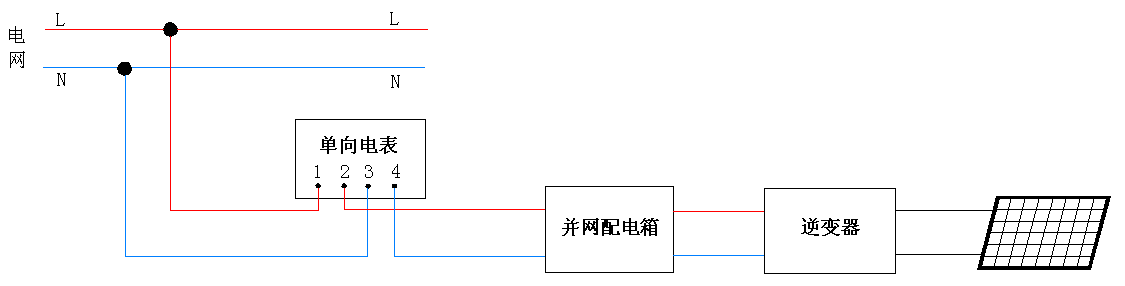

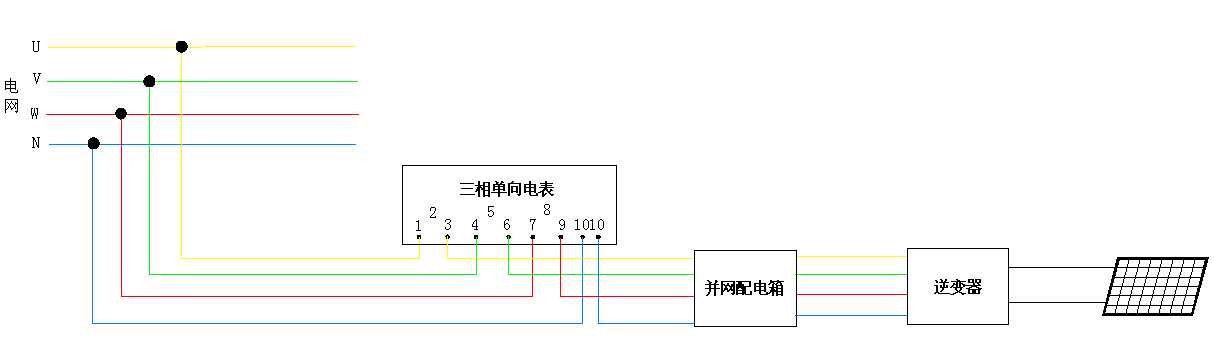

全額上網模式下只需要一塊電能表，用于計量光伏系統總發電量，接線圖如圖4和圖5所示:
