?11月28日上午，全民君跟隨技術人員來到張莊鎮對一業主設備進行巡檢，據業主介紹隔壁鄰居安裝的光伏電站要比業主安裝的少發很多電，并且裝機容量還大，這讓鄰居很惱火。這時鄰居也來咨詢這個問題，雖然不是航禹安裝的電站但技術部的工作人員還是很熱心很職業的去幫忙檢查了鄰居家的設備。

業主通過航禹能源安裝的是9.36kW戶用光伏電站，就在旁邊5米處另一棟屋頂上，有一個11.9kW的戶用光伏電站，是鄰居東拼西湊找的游擊隊型光伏施工隊做的項目。

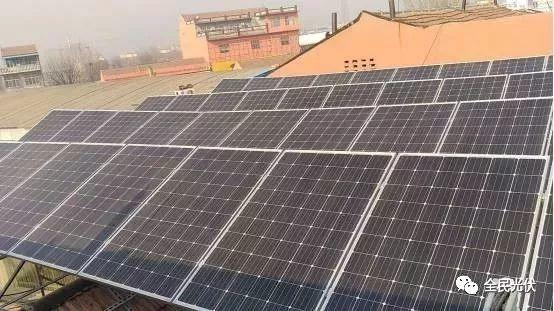

航禹9.36kW戶用光伏電站

?鄰居11.9kW戶用光伏電站（離航禹電站僅有5米）

下面是11時15到16分之間拍攝的兩個逆變器的發電量，時間間隔在一分鐘之內。可以清晰的看到業主的發電量是8.7kWh，鄰居的發電量是5.075kWh。發電量差距幾乎是兩倍了！

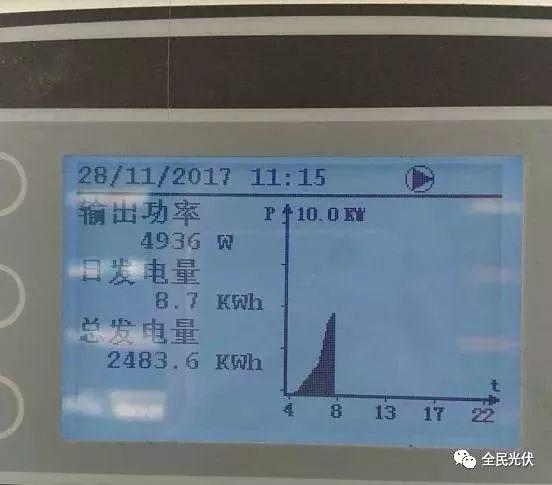

航禹9.36kW戶用光伏電站發電量

（截止至11：15，當日發電8.7度，即時滿發率53%）

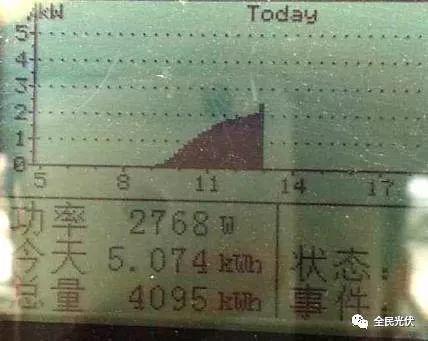

鄰居11.9kW戶用光伏電站發電量

（截止至11：16，當日發電5.074度，即時滿發率23.3%。與航禹逆變器拍攝時間相差1分鐘內）

分析

?在仔細尋找原因后，工作人員發現，原來在中國的北方各省市，北緯度高過35度在11月底時太陽的高度已經和夏天大不一樣了。太陽照射角度變低這會導致組件陣列陰影的長度高于平時，到了冬至日尤為明顯。鄰居電站在設計的時候沒有考慮到這方面的因素，以至于陰影遮擋已經到了令人發指的程度，所以嚴重影響了發電量。

前面的屋頂遮擋了第一排組件

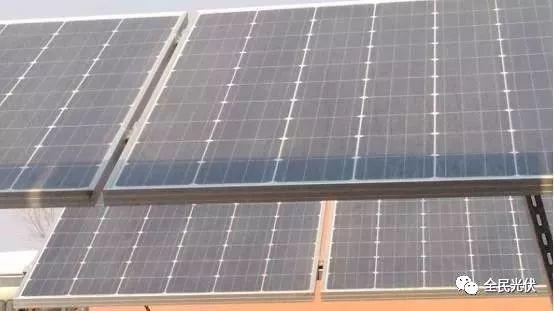

前排組件遮擋了后排組件

在戶用光伏電站的方案設計當中，陰影遮擋是除了屋頂荷載能力之外最重要的因素了。由于光伏組件內的電池片都是串聯的，一排組件中的每個組件也都是串聯在一起的，這就意味著僅僅是幾個電池片被陰影遮擋造成了發電功率不足，會影響整排組件發電，甚至整個電站的發電效率。

所以設計過程中，一定要按照標準的設計規范考慮一年四季的陰影情況。尤其是平面屋頂多排設計的電站，一定要留好前后排間隔距離。

注意前后排間距

另外，設計、安裝的不規范，組件邊框、支架的接地不規范，都有可能是發電量不足的罪魁禍首。

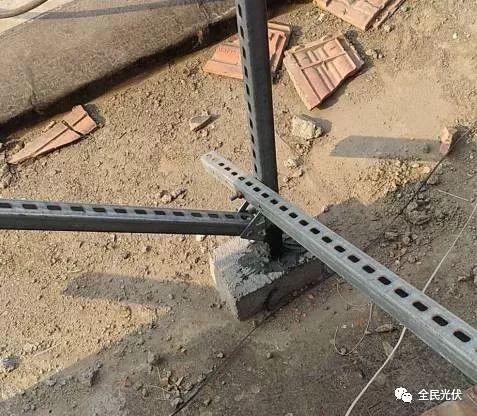

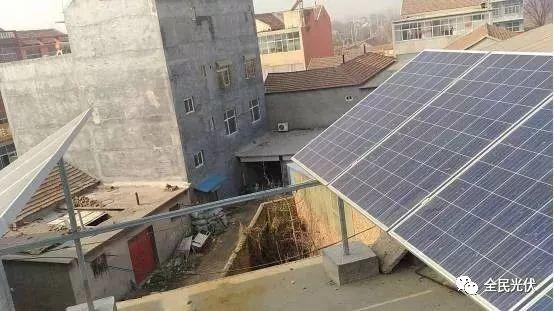

鄰居電站的施工極為不規范，隱患無窮

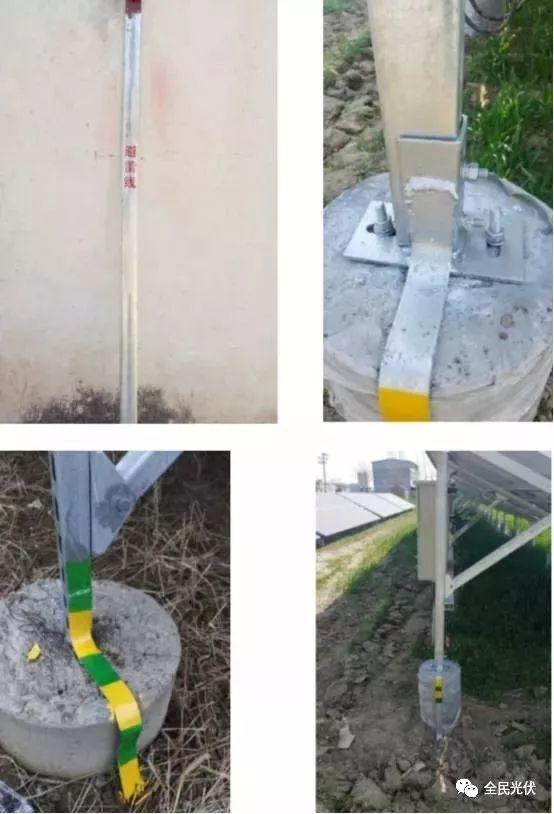

規范的組件接地

規范的支架接地

細心的朋友一定注意到了，鄰居電站除了裝機容量大之外，組件也選用的單位面積功率更高的單晶硅組件（單板功率差20W）。本應該更加發揮單位面積效率的優勢，但卻被陰影大大的拉了后腿，真是賠了夫人又折兵。

所以說，比起糾結選用單晶硅還是多晶硅，更有效的提升發電量的辦法是做好設計和運維工作。不然，一個小小的陰影，一些微不足道的灰塵甚至是一顆鳥糞，就足以輕松賠掉你在設備選型上花掉的真金白銀！

圖解

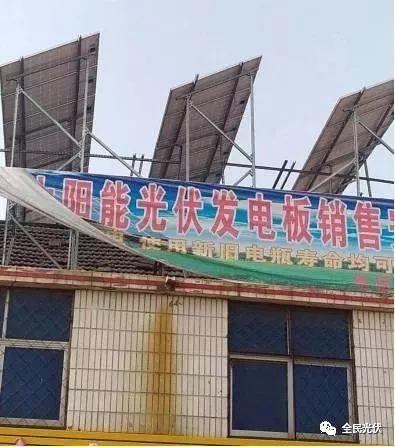

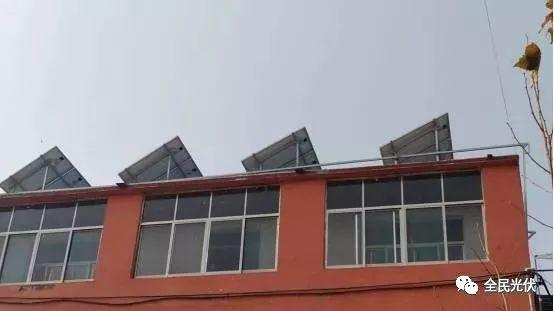

?還記得這些奇葩電站嗎？

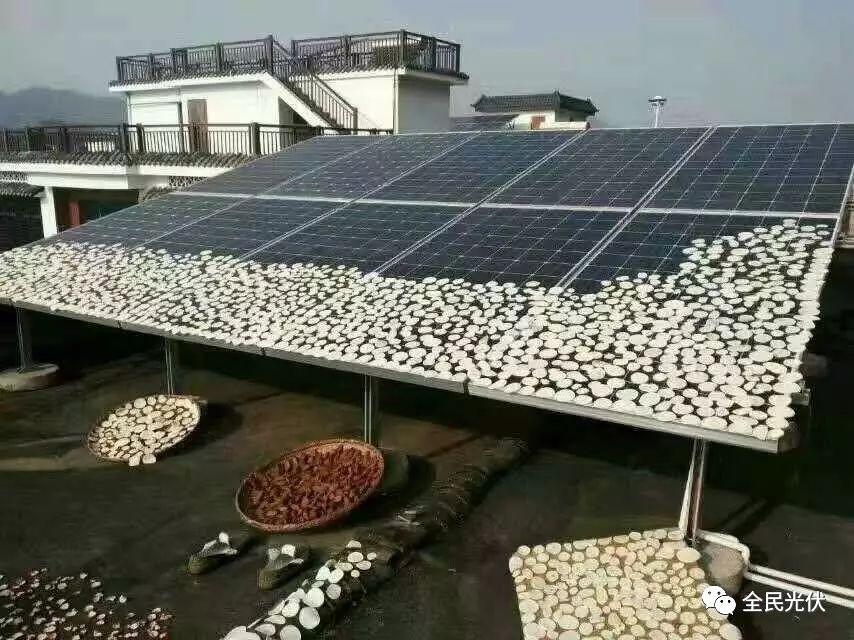

花式曬蘑菇

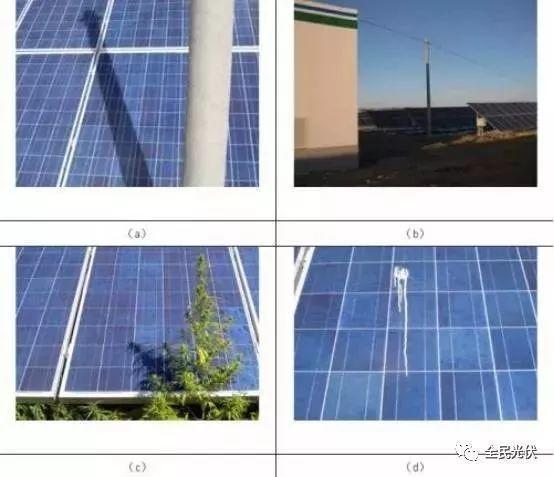

陰影制造者：電線桿、高壓線、樹、鳥糞

還是沒躲開

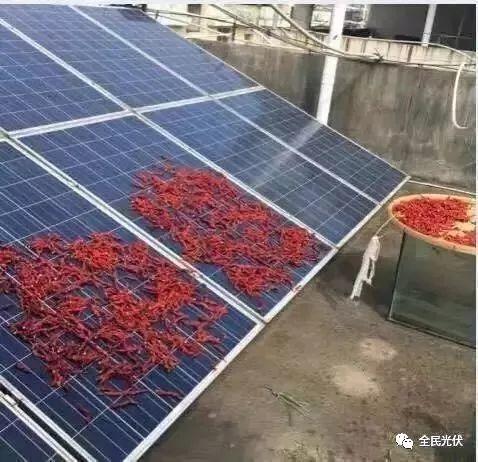

花式曬辣椒

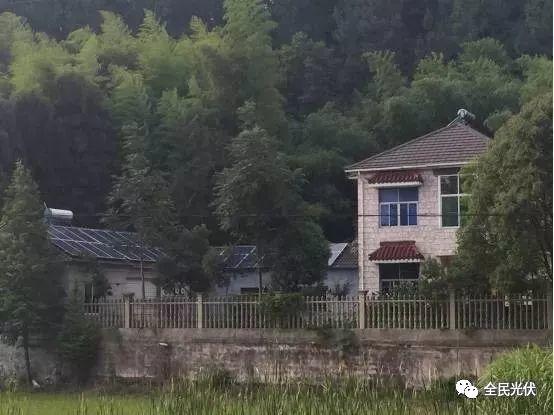

終年不見天日的戶用光伏電站

總結

分布式光伏電站怎樣才能逃脫陰影的魔爪呢？首先，市面上有很多可以輔助進行陰影軌跡計算的軟件，甚至手機上的APP。其次，雖然戶用光伏的安裝門檻并不高，但設計還是要經過專業的培訓的，比如小光教育的課程上，就有諸多系統性的光伏系統設計的培訓教程。最后，全民君友情提示，無論理論上多么高深，實地的踏勘和現場設計才是最最重要的。實事求是和嚴謹的現場測量才是正道。

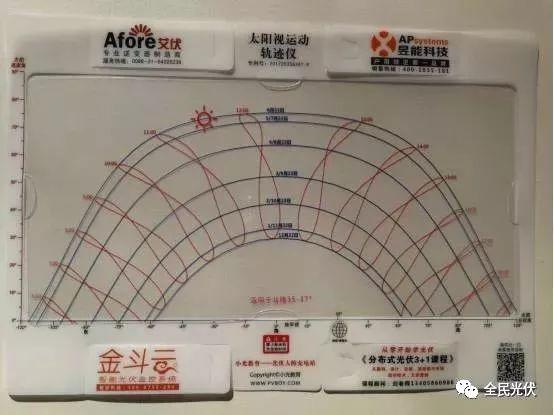

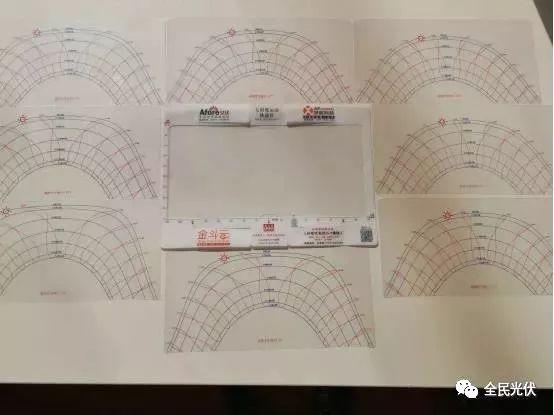

最后，給大家推薦個陰影軌跡測量神器。這是由小光教育推出的太陽視運動軌跡儀，可以根據不同的維度挑選不同的軌跡片，站在屋頂上實際觀測陰影遮擋情況。有了它，你就可以輕松甩掉討厭的陰影啦！
