瓦屋頂一般是民用建筑屋頂，瓦結構形式有各種各樣的，但基本安裝過程都是一樣的。

瓦屋頂安裝過程

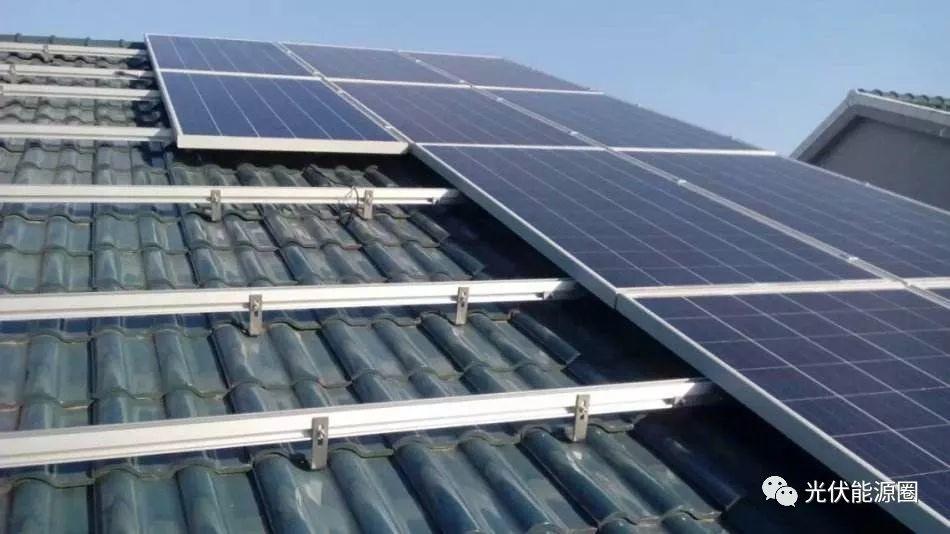

瓦屋頂光伏電站安裝過程如下：

(1)根據瓦片的類型選擇相應的掛鉤，用螺栓將掛鉤固定在屋頂木梁上;

(2)根據屋頂荷載要求選擇合適的導軌，用螺栓將導軌固定在掛鉤上;

(3)將安裝好的壓塊滑入導軌中，放置好組件后，擰緊螺栓即可固定組件。

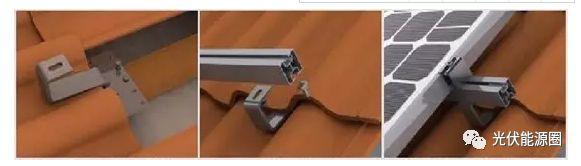

琉璃瓦安裝方式：掛鉤固定基礎

圖1 掛鉤用螺栓固定于橫梁上

圖2 掛鉤用膨脹螺栓固定于混凝土樓板上

布線排管及電氣設備的安裝?注意事項：

布線排管時首先注意安全性問題，能走暗線時盡量走暗線，不走明線，同時注意 管子的美觀性；

在安裝逆變器時，確保輸入輸出開關都處于斷開狀態；

絕對禁止直流輸入與逆變器輸出端相連，禁止輸出電路短路或接地；

直流輸入與逆變器之間的連線應盡可能的短；

進行連接過程應選擇不同顏色線纜以作區別。正極紅色，負極藍色；

接線端子時，務必牢固，禁止松動。

使用工具：

錘子、大一字螺絲刀、大十字螺絲刀、老虎鉗、鋸子、沖擊鉆。

布線排管時一定按照實用美觀的角度來處理，對于管卡應放置1.5m一個，嚴禁管子有松動、彎曲等情況，為符合要求情況之下，盡量的少走線，能走暗線的情況之下，盡量用暗線來處理。

逆變器安裝應放于高處、周圍空氣流通順暢、遠離生活的地方。安裝之前，做好準備工作，檢查產品配件是否齊全、安裝環境是否符合要求，安裝前的布局是否得當。在安裝時，兩人配合，務必安裝牢固，嚴禁有松動、左右搖擺等問題。安裝好以后，務必進行檢查，檢查內容包括光伏陣列的檢查、交流側接線檢查、直流線側接線檢查以及整個逆變器的固定檢查。

配電箱應安裝于大于或者等于1.3m之上的墻壁上，安裝時注意用電安全。如果線纜需穿墻穿管，必須用防水、防火材料加以封閉確保其安全。

并網試調運行 注意事項：

調試并網運行之前，務必進行仔細檢查各線路是否連接好；

通電測試，調節并運行逆變器，注意記錄數值，是否與實際相符；

注意用電安全。

使用工具：

大十字螺絲刀、大一字螺絲刀、小十字螺絲刀、小一字螺絲刀、筆記本電腦、萬用表。

試并網運行，先合上直流部分開關（逆變器開關），觀察直流部分電壓運行是否符合標準情況之下，并用相機拍下記錄。

如果直流部分電壓在規定范圍之內，則打開配電柜，再合上交流部分開關，觀察光伏表，并用相機拍下其運行情況。

如果廠家沒有安裝WIFI模塊，必須將其拆下，安裝WIFI模塊，如已經安裝好，可直接跳過，進行WIFI設置，具體操作步驟按照WIFI手冊進行操作。
